Matplotlib是Python中最流行的数据可视化库之一，它提供了丰富的绘图功能和灵活的自定义选项。在Matplotlib的众多方法中，Axes.get_transformed_clip_path_and_affine()是一个相对较为高级的方法，它主要用于获取变换后的剪切路径和仿射变换矩阵。本文将深入探讨这个方法的用法、原理和应用场景，并通过多个示例代码来帮助读者更好地理解和使用这个方法。

1. 方法概述

Axes.get_transformed_clip_path_and_affine()方法属于Matplotlib库中的Axes类。这个方法的主要作用是返回两个重要的元素：

1. 变换后的剪切路径（transformed clip path）
2. 仿射变换矩阵（affine transformation matrix）

这个方法通常用于高级绘图操作，特别是在需要精确控制图形元素的剪切和变换时。

2. 方法语法

方法的基本语法如下：

clip_path, affine = ax.get_transformed_clip_path_and_affine()

其中：
– ax是Axes对象
– clip_path是变换后的剪切路径
– affine是仿射变换矩阵

3. 剪切路径（Clip Path）

剪切路径是一个定义了可见区域的路径。在Matplotlib中，它用于限制绘图元素的可见部分。剪切路径可以是简单的矩形（对应于轴的边界），也可以是更复杂的形状。

示例1：获取并打印剪切路径

import matplotlib.pyplot as plt
import numpy as np

fig, ax = plt.subplots()
ax.set_title("how2matplotlib.com - Clip Path Example")
clip_path, _ = ax.get_transformed_clip_path_and_affine()
print(f"Clip Path: {clip_path}")

x = np.linspace(0, 10, 100)
y = np.sin(x)
ax.plot(x, y)
plt.show()

Output:

在这个示例中，我们创建了一个简单的正弦波图，并获取了剪切路径。通常，这个剪切路径会是一个矩形，对应于轴的可见区域。

4. 仿射变换矩阵（Affine Transformation Matrix）

仿射变换是一种保持直线和平行关系的线性变换。在Matplotlib中，仿射变换矩阵用于描述如何将数据坐标转换为显示坐标。

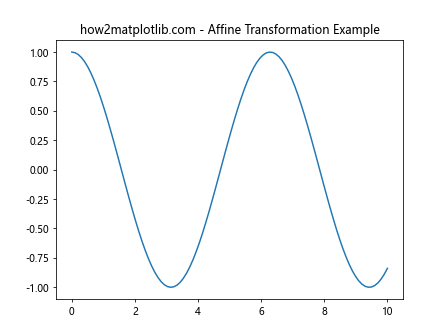

示例2：获取并打印仿射变换矩阵

import matplotlib.pyplot as plt
import numpy as np

fig, ax = plt.subplots()
ax.set_title("how2matplotlib.com - Affine Transformation Example")
_, affine = ax.get_transformed_clip_path_and_affine()
print(f"Affine Transformation Matrix:\n{affine}")

x = np.linspace(0, 10, 100)
y = np.cos(x)
ax.plot(x, y)
plt.show()

Output:

这个示例展示了如何获取仿射变换矩阵。这个矩阵描述了如何将数据坐标转换为显示坐标。

5. 应用场景

get_transformed_clip_path_and_affine()方法在以下场景中特别有用：

1. 自定义绘图元素的剪切
2. 实现复杂的图形变换
3. 精确控制图形元素的位置和形状
4. 创建自定义的图形效果

6. 与其他方法的结合使用

这个方法通常与其他Matplotlib方法结合使用，以实现更复杂的绘图效果。

示例3：结合使用clip_path和plot

import matplotlib.pyplot as plt
import matplotlib.path as mpath
import numpy as np

fig, ax = plt.subplots()
ax.set_title("how2matplotlib.com - Combined Usage Example")

# 创建一个心形路径作为剪切路径
t = np.linspace(0, 2*np.pi, 100)
x = 16 * np.sin(t)**3
y = 13 * np.cos(t) - 5 * np.cos(2*t) - 2 * np.cos(3*t) - np.cos(4*t)
heart = mpath.Path(np.column_stack([x, y]))

# 获取变换后的剪切路径和仿射变换
clip_path, affine = ax.get_transformed_clip_path_and_affine()

# 创建数据
x = np.linspace(0, 10, 1000)
y = np.sin(x) + np.random.random(1000) * 0.2

# 绘制数据，并应用心形剪切路径
ax.plot(x, y, clip_path=heart.transformed(affine))

ax.set_xlim(-20, 20)
ax.set_ylim(-20, 20)
plt.show()

在这个示例中，我们创建了一个心形的剪切路径，并将其应用到一个正弦波图上。这展示了如何使用自定义的剪切路径来创建独特的视觉效果。

7. 处理复杂的图形变换

get_transformed_clip_path_and_affine()方法在处理复杂的图形变换时特别有用。

示例4：旋转和缩放图形

import matplotlib.pyplot as plt
import matplotlib.transforms as transforms
import numpy as np

fig, ax = plt.subplots()
ax.set_title("how2matplotlib.com - Complex Transformation Example")

# 获取变换后的剪切路径和仿射变换
clip_path, affine = ax.get_transformed_clip_path_and_affine()

# 创建一个矩形
rect = plt.Rectangle((0.2, 0.2), 0.6, 0.6, fill=False)

# 创建旋转和缩放变换
rotation = transforms.Affine2D().rotate_deg(45)
scale = transforms.Affine2D().scale(0.5)

# 组合变换
combined_transform = rotation + scale + ax.transData

# 应用变换
rect.set_transform(combined_transform)

ax.add_patch(rect)
ax.set_xlim(0, 1)
ax.set_ylim(0, 1)
plt.show()

Output:

这个示例展示了如何使用仿射变换来旋转和缩放一个矩形。我们首先获取了轴的变换信息，然后创建了自定义的旋转和缩放变换，并将它们与轴的数据变换组合在一起。

8. 自定义剪切路径

除了使用默认的矩形剪切路径，我们还可以创建自定义的剪切路径来实现特殊的视觉效果。

示例5：使用自定义剪切路径

import matplotlib.pyplot as plt
import matplotlib.path as mpath
import numpy as np

fig, ax = plt.subplots()
ax.set_title("how2matplotlib.com - Custom Clip Path Example")

# 创建一个星形路径作为剪切路径
star_vertices = np.array([
    [0.0, 1.0], [0.2, 0.2], [1.0, 0.2], [0.4, -0.1],
    [0.6, -1.0], [0.0, -0.4], [-0.6, -1.0], [-0.4, -0.1],
    [-1.0, 0.2], [-0.2, 0.2]
])
star_path = mpath.Path(star_vertices)

# 获取变换后的剪切路径和仿射变换
_, affine = ax.get_transformed_clip_path_and_affine()

# 创建数据
x = np.linspace(-2, 2, 1000)
y = np.sin(2 * np.pi * x)

# 绘制数据，并应用星形剪切路径
ax.plot(x, y, clip_path=star_path.transformed(affine))

ax.set_xlim(-1.5, 1.5)
ax.set_ylim(-1.5, 1.5)
plt.show()

在这个示例中，我们创建了一个星形的剪切路径，并将其应用到一个正弦波图上。这展示了如何使用完全自定义的剪切路径来创建独特的视觉效果。

9. 动态更新剪切路径

在某些情况下，我们可能需要动态更新剪切路径。这在创建动画或交互式图表时特别有用。

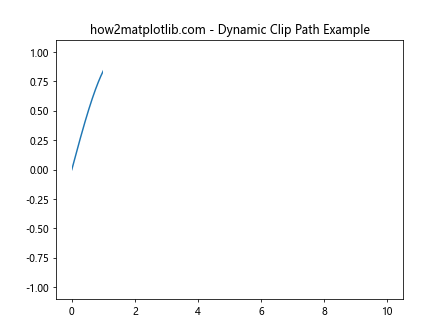

示例6：动态更新剪切路径

import matplotlib.pyplot as plt
import matplotlib.patches as patches
import numpy as np

fig, ax = plt.subplots()
ax.set_title("how2matplotlib.com - Dynamic Clip Path Example")

# 获取变换后的剪切路径和仿射变换
clip_path, affine = ax.get_transformed_clip_path_and_affine()

# 创建数据
x = np.linspace(0, 10, 1000)
y = np.sin(x)

# 初始绘图
line, = ax.plot(x, y)

# 创建一个矩形剪切路径
rect = patches.Rectangle((0, -1), 1, 2, transform=ax.transData)
line.set_clip_path(rect)

def update(frame):
    # 更新矩形位置
    rect.set_x(frame)
    fig.canvas.draw_idle()

# 创建动画
for i in range(100):
    update(i/10)
    plt.pause(0.1)

plt.show()

Output:

这个示例创建了一个动画，其中一个矩形剪切路径从左到右移动，逐渐显示更多的正弦波。这展示了如何动态更新剪切路径以创建动画效果。

10. 在3D图中使用剪切路径

虽然get_transformed_clip_path_and_affine()主要用于2D图形，但我们也可以在3D图中应用类似的概念。

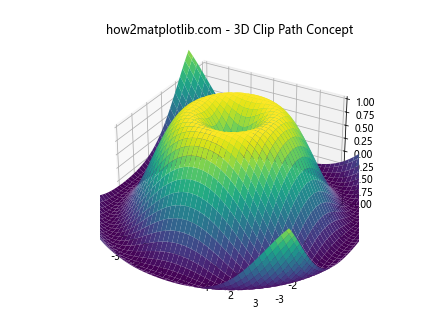

示例7：3D图中的剪切效果

import matplotlib.pyplot as plt
import numpy as np
from mpl_toolkits.mplot3d import Axes3D

fig = plt.figure()
ax = fig.add_subplot(111, projection='3d')
ax.set_title("how2matplotlib.com - 3D Clip Path Concept")

# 创建3D数据
x = np.linspace(-5, 5, 100)
y = np.linspace(-5, 5, 100)
X, Y = np.meshgrid(x, y)
Z = np.sin(np.sqrt(X**2 + Y**2))

# 绘制3D表面
surf = ax.plot_surface(X, Y, Z, cmap='viridis')

# 模拟剪切效果（通过设置视图限制）
ax.set_xlim(-3, 3)
ax.set_ylim(-3, 3)
ax.set_zlim(-1, 1)

plt.show()

Output:

虽然这个示例并没有直接使用get_transformed_clip_path_and_affine()方法，但它展示了如何在3D图中实现类似的剪切效果。通过设置视图限制，我们可以控制3D图的可见部分。

11. 结合其他Matplotlib功能

get_transformed_clip_path_and_affine()方法可以与Matplotlib的其他功能结合使用，以创建更复杂的可视化效果。

示例8：结合颜色映射和剪切路径

import matplotlib.pyplot as plt
import matplotlib.path as mpath
import numpy as np

fig, ax = plt.subplots()
ax.set_title("how2matplotlib.com - Colormap and Clip Path")

# 获取变换后的剪切路径和仿射变换
_, affine = ax.get_transformed_clip_path_and_affine()

# 创建一个圆形剪切路径
circle = mpath.Path.unit_circle()
circle_patch = mpath.PathPatch(circle, transform=ax.transAxes)

# 创建数据
x = np.linspace(0, 10, 100)
y = np.linspace(0, 10, 100)
X, Y = np.meshgrid(x, y)
Z = np.sin(X) * np.cos(Y)

# 绘制颜色映射图，并应用圆形剪切路径
im = ax.imshow(Z, extent=[0, 10, 0, 10], origin='lower', cmap='coolwarm', clip_path=circle_patch)

plt.colorbar(im)
ax.set_aspect('equal')
plt.show()

这个示例结合了颜色映射和自定义的圆形剪切路径，创建了一个独特的可视化效果。

12. 处理多个子图

当处理多个子图时，每个子图都有自己的剪切路径和仿射变换。我们可以利用这一点来创建复杂的布局。

示例9：多子图布局中的剪切路径

import matplotlib.pyplot as plt
import matplotlib.patches as patches
import numpy as np

fig, (ax1, ax2) = plt.subplots(1, 2, figsize=(12, 5))
fig.suptitle("how2matplotlib.com - Multiple Subplots with Clip Paths")

# 子图1：圆形剪切路径
_, affine1 = ax1.get_transformed_clip_path_and_affine()
circle = patches.Circle((0.5, 0.5), 0.4, transform=ax1.transAxes)
x1 = np.linspace(0, 10, 1000)
y1 = np.sin(x1)
ax1.plot(x1, y1, clip_path=circle)
ax1.set_title("Circular Clip Path")

# 子图2：三角形剪切路径
_, affine2 = ax2.get_transformed_clip_path_and_affine()
triangle = patches.RegularPolygon((0.5, 0.5), 3, 0.4, transform=ax2.transAxes)
x2 = np.linspace(0, 10, 1000)
y2 = np.cos(x2)
ax2.plot(x2, y2, clip_path=triangle)
ax2.set_title("Triangular Clip Path")

plt.tight_layout()
plt.show()

这个示例展示了如何在多个子图中应用不同的剪切路径。左侧子图使用圆形剪切路径，而右侧子图使用三角形剪切路径。

13. 动态交互式剪切路径

Matplotlib还支持创建动态交互式图形。我们可以结合get_transformed_clip_path_and_affine()方法和交互式工具来创建可调整的剪切路径。

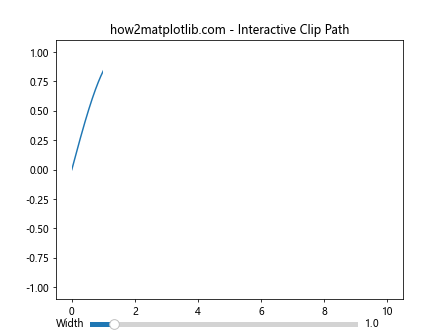

示例10：交互式调整剪切路径

import matplotlib.pyplot as plt
import matplotlib.patches as patches
import numpy as np

fig, ax = plt.subplots()
ax.set_title("how2matplotlib.com - Interactive Clip Path")

# 获取变换后的剪切路径和仿射变换
_, affine = ax.get_transformed_clip_path_and_affine()

# 创建数据
x = np.linspace(0, 10, 1000)
y = np.sin(x)
line, = ax.plot(x, y)

# 创建一个可调整的矩形剪切路径
rect = patches.Rectangle((0, -1), 1, 2, transform=ax.transData)
line.set_clip_path(rect)

# 创建滑块来调整矩形宽度
from matplotlib.widgets import Slider
axwidth = plt.axes([0.2, 0.02, 0.6, 0.03])
width_slider = Slider(axwidth, 'Width', 0.1, 10, valinit=1)

def update(val):
    rect.set_width(val)
    fig.canvas.draw_idle()

width_slider.on_changed(update)

plt.show()

Output:

这个示例创建了一个交互式图形，用户可以通过滑块调整剪切路径的宽度。这展示了如何将get_transformed_clip_path_and_affine()方法与Matplotlib的交互式功能结合使用。

14. 在极坐标系中使用剪切路径

get_transformed_clip_path_and_affine()方法也可以在极坐标系中使用，创建独特的放射状剪切效果。

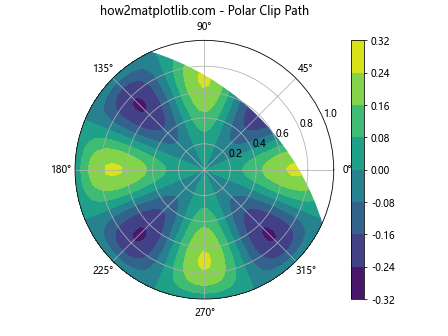

示例11：极坐标系中的剪切路径

import matplotlib.pyplot as plt
import numpy as np

fig, ax = plt.subplots(subplot_kw=dict(projection='polar'))
ax.set_title("how2matplotlib.com - Polar Clip Path")

# 获取变换后的剪切路径和仿射变换
clip_path, affine = ax.get_transformed_clip_path_and_affine()

# 创建数据
r = np.linspace(0, 1, 100)
theta = np.linspace(0, 2*np.pi, 100)
R, Theta = np.meshgrid(r, theta)
Z = R**2 * (1 - R**2) * np.cos(4*Theta)

# 绘制等高线图
contour = ax.contourf(Theta, R, Z, cmap='viridis')

# 创建一个扇形剪切路径
wedge = plt.matplotlib.patches.Wedge((0, 0), 1, 0, 180, transform=ax.transAxes)
for collection in contour.collections:
    collection.set_clip_path(wedge)

plt.colorbar(contour)
plt.show()

Output:

这个示例在极坐标系中创建了一个等高线图，并使用扇形剪切路径来只显示图的上半部分。

15. 在图像处理中应用剪切路径

get_transformed_clip_path_and_affine()方法也可以用于图像处理，例如创建特定形状的图像蒙版。

示例12：图像蒙版

import matplotlib.pyplot as plt
import matplotlib.patches as patches
import numpy as np

fig, ax = plt.subplots()
ax.set_title("how2matplotlib.com - Image Masking with Clip Path")

# 获取变换后的剪切路径和仿射变换
_, affine = ax.get_transformed_clip_path_and_affine()

# 创建一个示例图像
image = np.random.rand(100, 100)

# 创建一个星形剪切路径
star = patches.RegularPolygon((0.5, 0.5), 5, 0.4, transform=ax.transAxes)

# 显示图像并应用星形剪切路径
im = ax.imshow(image, cmap='viridis', clip_path=star)

plt.colorbar(im)
ax.set_aspect('equal')
plt.show()

这个示例创建了一个随机图像，并使用星形剪切路径来创建一个独特的图像蒙版效果。

16. 在动画中使用剪切路径

剪切路径可以在动画中创造出有趣的效果，例如逐渐揭示或隐藏图形的某些部分。

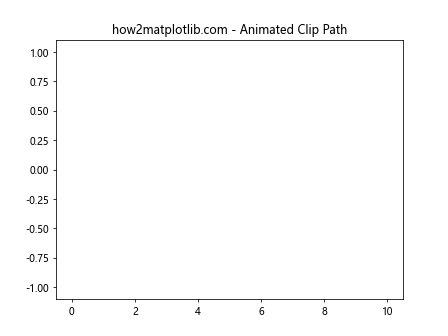

示例13：动画剪切效果

import matplotlib.pyplot as plt
import matplotlib.patches as patches
import numpy as np
from matplotlib.animation import FuncAnimation

fig, ax = plt.subplots()
ax.set_title("how2matplotlib.com - Animated Clip Path")

# 获取变换后的剪切路径和仿射变换
_, affine = ax.get_transformed_clip_path_and_affine()

# 创建数据
x = np.linspace(0, 10, 1000)
y = np.sin(x)
line, = ax.plot(x, y)

# 创建一个矩形剪切路径
rect = patches.Rectangle((0, -1), 0, 2, transform=ax.transData)
line.set_clip_path(rect)

def animate(frame):
    rect.set_width(frame / 10)
    return line,

anim = FuncAnimation(fig, animate, frames=100, interval=50, blit=True)
plt.show()

Output:

这个示例创建了一个动画，其中正弦波逐渐从左到右显示出来，通过动态调整矩形剪切路径的宽度来实现这个效果。

17. 在散点图中应用剪切路径

剪切路径也可以应用于散点图，创建独特的数据可视化效果。

示例14：散点图剪切

import matplotlib.pyplot as plt
import matplotlib.path as mpath
import numpy as np

fig, ax = plt.subplots()
ax.set_title("how2matplotlib.com - Scatter Plot with Clip Path")

# 获取变换后的剪切路径和仿射变换
_, affine = ax.get_transformed_clip_path_and_affine()

# 创建数据
np.random.seed(42)
x = np.random.rand(1000)
y = np.random.rand(1000)

# 创建一个心形剪切路径
t = np.linspace(0, 2*np.pi, 100)
heart_x = 16 * np.sin(t)**3
heart_y = 13 * np.cos(t) - 5 * np.cos(2*t) - 2 * np.cos(3*t) - np.cos(4*t)
heart = mpath.Path(np.column_stack([heart_x, heart_y]))

# 绘制散点图并应用心形剪切路径
scatter = ax.scatter(x, y, clip_path=heart.transformed(affine))

ax.set_xlim(-20, 20)
ax.set_ylim(-20, 20)
plt.show()

这个示例创建了一个散点图，并使用心形剪切路径来限制点的显示区域，创造出一个独特的视觉效果。

18. 在热图中使用剪切路径

剪切路径可以用来突出热图中的特定区域或创建特殊形状的热图。

示例15：热图剪切

import matplotlib.pyplot as plt
import matplotlib.patches as patches
import numpy as np

fig, ax = plt.subplots()
ax.set_title("how2matplotlib.com - Heatmap with Clip Path")

# 获取变换后的剪切路径和仿射变换
_, affine = ax.get_transformed_clip_path_and_affine()

# 创建热图数据
data = np.random.rand(20, 20)

# 创建一个圆形剪切路径
circle = patches.Circle((0.5, 0.5), 0.4, transform=ax.transAxes)

# 绘制热图并应用圆形剪切路径
im = ax.imshow(data, cmap='hot', clip_path=circle)

plt.colorbar(im)
ax.set_aspect('equal')
plt.show()

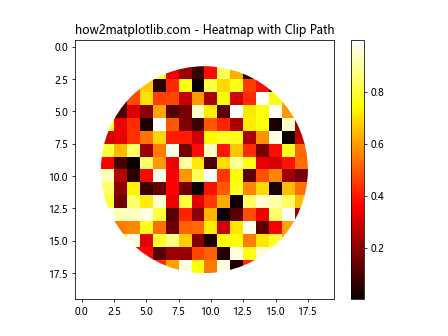

Output:

这个示例创建了一个热图，并使用圆形剪切路径来只显示中心区域的数据。

19. 在等高线图中应用剪切路径

剪切路径可以用来突出等高线图中的特定区域或创建特殊形状的等高线图。

示例16：等高线图剪切

import matplotlib.pyplot as plt
import matplotlib.patches as patches
import numpy as np

fig, ax = plt.subplots()
ax.set_title("how2matplotlib.com - Contour Plot with Clip Path")

# 获取变换后的剪切路径和仿射变换
_, affine = ax.get_transformed_clip_path_and_affine()

# 创建数据
x = np.linspace(-3, 3, 100)
y = np.linspace(-3, 3, 100)
X, Y = np.meshgrid(x, y)
Z = np.sin(X) * np.cos(Y)

# 创建一个菱形剪切路径
diamond = patches.RegularPolygon((0.5, 0.5), 4, 0.4, transform=ax.transAxes)

# 绘制等高线图并应用菱形剪切路径
contour = ax.contourf(X, Y, Z, levels=20, cmap='viridis')
for collection in contour.collections:
    collection.set_clip_path(diamond)

plt.colorbar(contour)
ax.set_aspect('equal')
plt.show()

这个示例创建了一个等高线图，并使用菱形剪切路径来限制显示区域。

20. 结合多个剪切路径

我们可以结合多个剪切路径来创建更复杂的效果。

示例17：多重剪切路径

import matplotlib.pyplot as plt
import matplotlib.patches as patches
import numpy as np

fig, ax = plt.subplots()
ax.set_title("how2matplotlib.com - Multiple Clip Paths")

# 获取变换后的剪切路径和仿射变换
_, affine = ax.get_transformed_clip_path_and_affine()

# 创建数据
x = np.linspace(0, 10, 1000)
y = np.sin(x)

# 创建多个剪切路径
circle = patches.Circle((0.3, 0.5), 0.2, transform=ax.transAxes)
square = patches.Rectangle((0.6, 0.3), 0.3, 0.3, transform=ax.transAxes)

# 绘制数据并应用多个剪切路径
line1, = ax.plot(x, y, clip_path=circle, color='red')
line2, = ax.plot(x, y, clip_path=square, color='blue')

ax.set_xlim(0, 10)
ax.set_ylim(-1.5, 1.5)
plt.show()

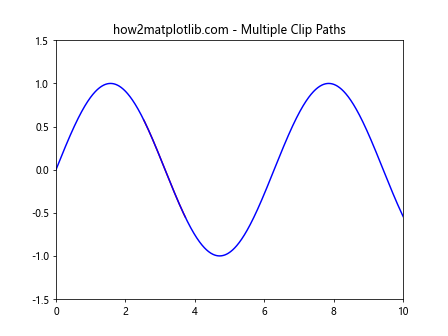

Output:

这个示例创建了一个正弦波图，并使用圆形和方形剪切路径来显示不同部分的数据。

总结

Axes.get_transformed_clip_path_and_affine()方法是Matplotlib中一个强大而灵活的工具，它允许我们精确控制图形元素的可见区域和变换。通过本文的详细介绍和多个示例，我们探讨了这个方法的各种应用场景，从基本的剪切操作到复杂的图形效果。

这个方法的关键优势在于它提供了对图形渲染过程的底层控制，使得创建自定义的视觉效果成为可能。无论是在创建标准图表、设计独特的数据可视化，还是实现交互式图形时，了解和掌握这个方法都能大大增强我们使用Matplotlib的能力。

通过结合其他Matplotlib功能，如动画、交互式工具和各种图表类型，我们可以创建出丰富多样的可视化效果。这不仅能够更好地展示数据，还能制作出吸引人的、富有创意的图形。

在实际应用中，合理使用剪切路径和仿射变换可以帮助我们突出关键信息、创造焦点，或者simply为常规图表添加一些独特的风格。无论是在科学研究、数据分析还是创意设计领域，掌握这个方法都能为我们的工作带来新的可能性。

最后，虽然get_transformed_clip_path_and_affine()方法提供了强大的功能，但它也需要谨慎使用。过度复杂的剪切路径或变换可能会影响图形的清晰度和可读性。因此，在应用这个方法时，我们应该始终牢记可视化的主要目的，确保最终的图形能够有效地传达我们想要表达的信息。

通过深入理解和灵活运用Axes.get_transformed_clip_path_and_affine()方法，我们可以在Matplotlib中创造出更加丰富、精确和富有表现力的数据可视化效果。这不仅能够提升我们的数据展示能力，还能为我们的分析工作带来新的视角和洞察。
