Matplotlib中的get_data_ratio()方法：轻松获取坐标轴数据比例

Matplotlib中的get_data_ratio()方法：轻松获取坐标轴数据比例

参考：Matplotlib.axes.Axes.get_data_ratio() in Python

Matplotlib是Python中最流行的数据可视化库之一，它提供了丰富的绘图功能和灵活的自定义选项。在Matplotlib中，Axes对象是绘图的核心，它代表了图表中的一个子图。Axes对象提供了许多有用的方法，其中get_data_ratio()方法是一个非常实用但可能被忽视的功能。本文将深入探讨Matplotlib.axes.Axes.get_data_ratio()方法的使用和应用，帮助你更好地理解和控制图表的比例。

1. get_data_ratio()方法简介

get_data_ratio()方法是Axes对象的一个成员函数，它返回y轴单位长度与x轴单位长度的比值。这个比值反映了图表中数据的实际比例，对于理解和调整图表的显示效果非常有帮助。

让我们从一个简单的例子开始：

import matplotlib.pyplot as plt

fig, ax = plt.subplots()
ax.plot([0, 1], [0, 1], label='how2matplotlib.com')
ratio = ax.get_data_ratio()
print(f"Data ratio: {ratio}")
plt.show()

Output:

在这个例子中，我们创建了一个简单的线图，并打印出了数据比例。get_data_ratio()方法返回的值反映了y轴和x轴的比例关系。

2. 理解数据比例的重要性

理解数据比例对于创建准确和美观的图表至关重要。不同的数据比例可能会导致图表的视觉效果产生显著差异，从而影响数据的解释。

考虑以下例子：

import matplotlib.pyplot as plt
import numpy as np

fig, (ax1, ax2) = plt.subplots(1, 2, figsize=(12, 5))

x = np.linspace(0, 10, 100)
y = np.sin(x)

ax1.plot(x, y, label='how2matplotlib.com')
ax1.set_title('Default Aspect Ratio')
print(f"Ax1 data ratio: {ax1.get_data_ratio()}")

ax2.plot(x, y, label='how2matplotlib.com')
ax2.set_aspect('equal')
ax2.set_title('Equal Aspect Ratio')
print(f"Ax2 data ratio: {ax2.get_data_ratio()}")

plt.tight_layout()
plt.show()

Output:

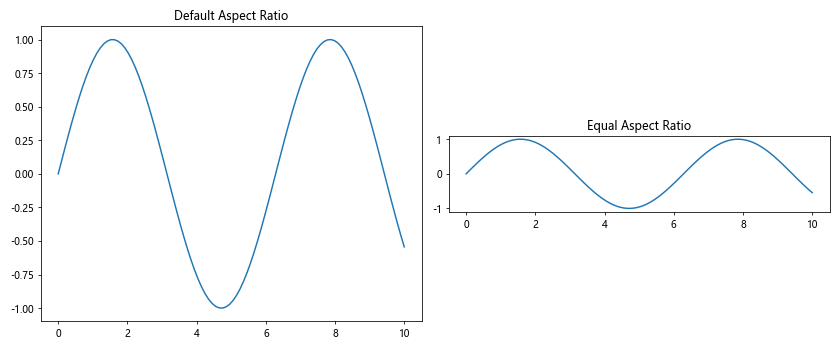

这个例子展示了相同的正弦函数在不同纵横比下的显示效果。通过比较两个子图的数据比例，我们可以更好地理解图表的实际形状。

3. 调整图表比例

了解数据比例后，我们可以使用set_aspect()方法来调整图表的纵横比。这对于创建特定形状的图表或保持数据的真实比例非常有用。

import matplotlib.pyplot as plt
import numpy as np

fig, ax = plt.subplots()

x = np.linspace(0, 10, 100)
y = np.exp(x/10)

ax.plot(x, y, label='how2matplotlib.com')
print(f"Original data ratio: {ax.get_data_ratio()}")

ax.set_aspect('equal')
print(f"After setting aspect to equal: {ax.get_data_ratio()}")

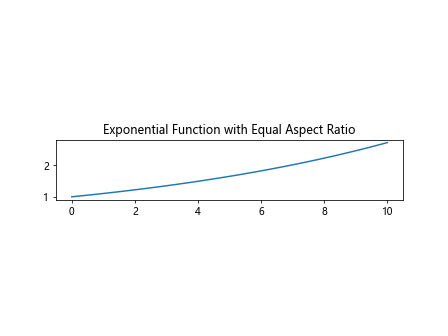

plt.title('Exponential Function with Equal Aspect Ratio')
plt.show()

Output:

在这个例子中，我们首先绘制了一个指数函数，然后将纵横比设置为相等。通过比较前后的数据比例，我们可以看到图表形状的变化。

4. 在散点图中应用数据比例

散点图是另一种常见的图表类型，其中数据比例对于正确解释数据分布非常重要。让我们看一个例子：

import matplotlib.pyplot as plt
import numpy as np

fig, (ax1, ax2) = plt.subplots(1, 2, figsize=(12, 5))

x = np.random.rand(50)
y = np.random.rand(50)

ax1.scatter(x, y, label='how2matplotlib.com')
ax1.set_title('Default Aspect Ratio')
print(f"Ax1 data ratio: {ax1.get_data_ratio()}")

ax2.scatter(x, y, label='how2matplotlib.com')
ax2.set_aspect('equal')
ax2.set_title('Equal Aspect Ratio')
print(f"Ax2 data ratio: {ax2.get_data_ratio()}")

plt.tight_layout()
plt.show()

Output:

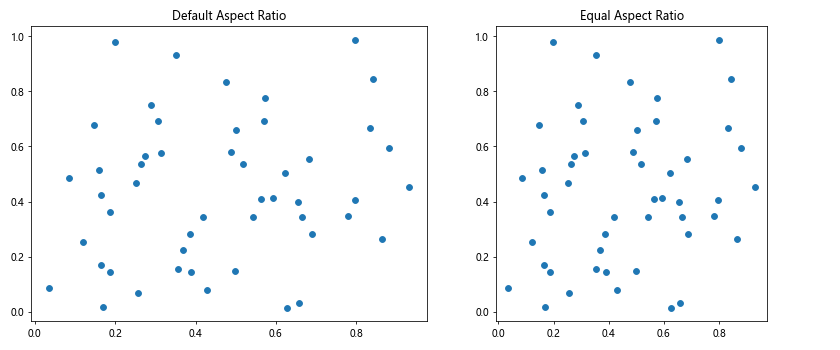

这个例子展示了相同的随机散点数据在不同纵横比下的显示效果。通过比较两个子图的数据比例，我们可以更准确地理解点之间的相对位置和分布。

5. 在柱状图中使用数据比例

柱状图是另一种常用的图表类型，其中数据比例可以影响柱子的宽度和间距。让我们看一个例子：

import matplotlib.pyplot as plt
import numpy as np

fig, (ax1, ax2) = plt.subplots(1, 2, figsize=(12, 5))

categories = ['A', 'B', 'C', 'D']
values = [3, 7, 2, 5]

ax1.bar(categories, values, label='how2matplotlib.com')
ax1.set_title('Default Aspect Ratio')
print(f"Ax1 data ratio: {ax1.get_data_ratio()}")

ax2.bar(categories, values, label='how2matplotlib.com')
ax2.set_aspect(0.5)
ax2.set_title('Custom Aspect Ratio')
print(f"Ax2 data ratio: {ax2.get_data_ratio()}")

plt.tight_layout()
plt.show()

Output:

在这个例子中，我们创建了两个柱状图，一个使用默认的纵横比，另一个使用自定义的纵横比。通过比较两个子图的数据比例，我们可以看到纵横比如何影响柱状图的视觉效果。

6. 在极坐标图中应用数据比例

极坐标图是一种特殊的图表类型，其中数据比例对于保持圆形形状非常重要。让我们看一个例子：

import matplotlib.pyplot as plt
import numpy as np

fig, (ax1, ax2) = plt.subplots(1, 2, figsize=(12, 5), subplot_kw=dict(projection='polar'))

theta = np.linspace(0, 2*np.pi, 100)
r = np.sin(4*theta)

ax1.plot(theta, r, label='how2matplotlib.com')
ax1.set_title('Default Aspect Ratio')
print(f"Ax1 data ratio: {ax1.get_data_ratio()}")

ax2.plot(theta, r, label='how2matplotlib.com')
ax2.set_aspect('equal')
ax2.set_title('Equal Aspect Ratio')
print(f"Ax2 data ratio: {ax2.get_data_ratio()}")

plt.tight_layout()
plt.show()

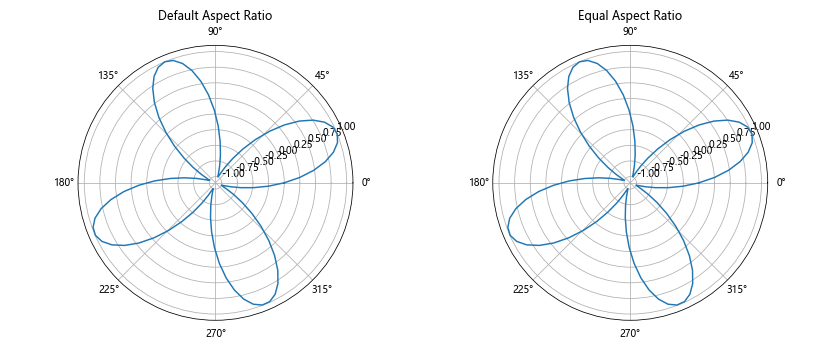

Output:

这个例子展示了一个极坐标图在不同纵横比下的显示效果。通过比较两个子图的数据比例，我们可以看到如何保持极坐标图的圆形形状。

7. 在3D图中使用数据比例

虽然get_data_ratio()方法主要用于2D图表，但了解3D图中的比例也很重要。让我们看一个3D图的例子：

import matplotlib.pyplot as plt
import numpy as np

fig = plt.figure(figsize=(10, 5))
ax1 = fig.add_subplot(121, projection='3d')
ax2 = fig.add_subplot(122, projection='3d')

x = np.linspace(-5, 5, 100)
y = np.linspace(-5, 5, 100)
X, Y = np.meshgrid(x, y)
Z = np.sin(np.sqrt(X**2 + Y**2))

ax1.plot_surface(X, Y, Z, cmap='viridis', label='how2matplotlib.com')
ax1.set_title('Default Aspect Ratio')

ax2.plot_surface(X, Y, Z, cmap='viridis', label='how2matplotlib.com')
ax2.set_box_aspect((1, 1, 0.5))
ax2.set_title('Custom Box Aspect')

plt.tight_layout()
plt.show()

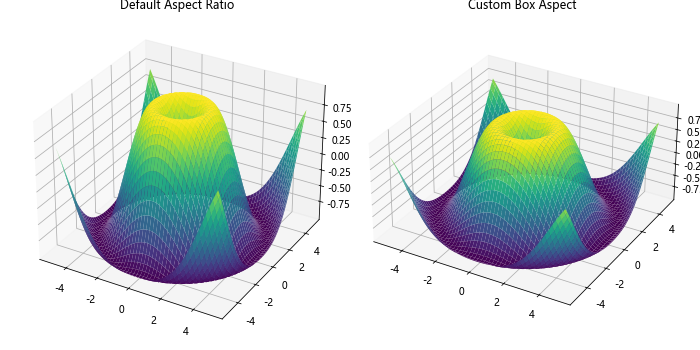

Output:

在这个例子中，我们创建了两个3D图，一个使用默认的纵横比，另一个使用自定义的箱体纵横比。虽然我们不能直接使用get_data_ratio()，但我们可以通过调整箱体纵横比来控制3D图的形状。

8. 在子图网格中应用数据比例

当我们使用子图网格时，理解和控制每个子图的数据比例变得更加重要。让我们看一个例子：

import matplotlib.pyplot as plt
import numpy as np

fig, axs = plt.subplots(2, 2, figsize=(12, 10))

x = np.linspace(0, 10, 100)
y1 = np.sin(x)
y2 = np.cos(x)
y3 = np.tan(x)
y4 = x**2

axs[0, 0].plot(x, y1, label='how2matplotlib.com')
axs[0, 0].set_title('Sine Function')
print(f"Ax[0, 0] data ratio: {axs[0, 0].get_data_ratio()}")

axs[0, 1].plot(x, y2, label='how2matplotlib.com')
axs[0, 1].set_title('Cosine Function')
axs[0, 1].set_aspect('equal')
print(f"Ax[0, 1] data ratio: {axs[0, 1].get_data_ratio()}")

axs[1, 0].plot(x, y3, label='how2matplotlib.com')
axs[1, 0].set_title('Tangent Function')
axs[1, 0].set_ylim(-5, 5)
print(f"Ax[1, 0] data ratio: {axs[1, 0].get_data_ratio()}")

axs[1, 1].plot(x, y4, label='how2matplotlib.com')
axs[1, 1].set_title('Quadratic Function')
axs[1, 1].set_aspect(0.1)
print(f"Ax[1, 1] data ratio: {axs[1, 1].get_data_ratio()}")

plt.tight_layout()
plt.show()

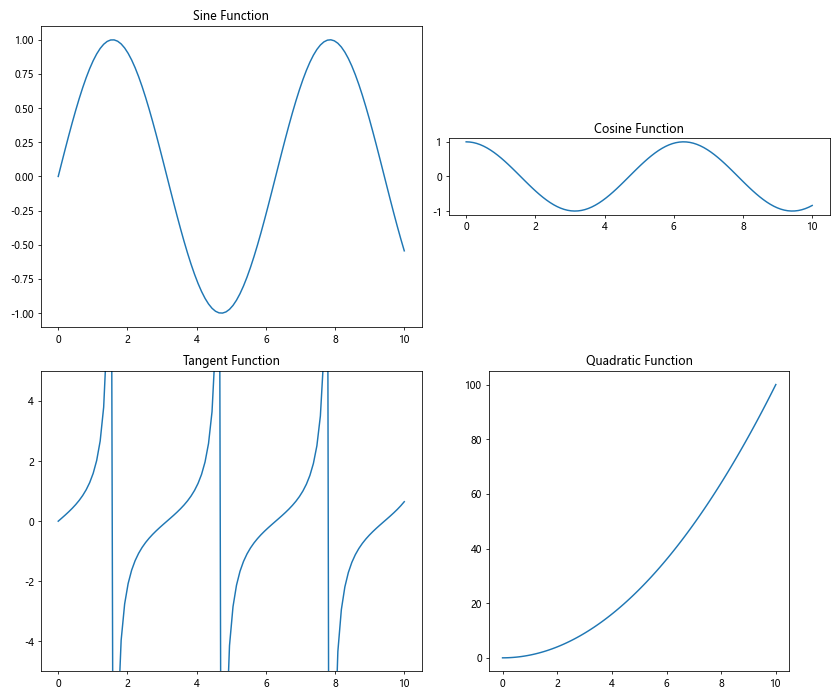

Output:

在这个例子中，我们创建了一个2×2的子图网格，每个子图显示不同的函数，并应用了不同的纵横比设置。通过比较每个子图的数据比例，我们可以了解不同设置如何影响图表的显示效果。

9. 在时间序列数据中使用数据比例

对于时间序列数据，正确的数据比例可以帮助我们更好地理解数据的时间跨度和变化趋势。让我们看一个例子：

import matplotlib.pyplot as plt
import pandas as pd
import numpy as np

fig, (ax1, ax2) = plt.subplots(2, 1, figsize=(10, 10))

dates = pd.date_range(start='2023-01-01', end='2023-12-31', freq='D')
values = np.cumsum(np.random.randn(len(dates)))

ax1.plot(dates, values, label='how2matplotlib.com')
ax1.set_title('Default Aspect Ratio')
print(f"Ax1 data ratio: {ax1.get_data_ratio()}")

ax2.plot(dates, values, label='how2matplotlib.com')
ax2.set_aspect(30)
ax2.set_title('Custom Aspect Ratio')
print(f"Ax2 data ratio: {ax2.get_data_ratio()}")

plt.tight_layout()
plt.show()

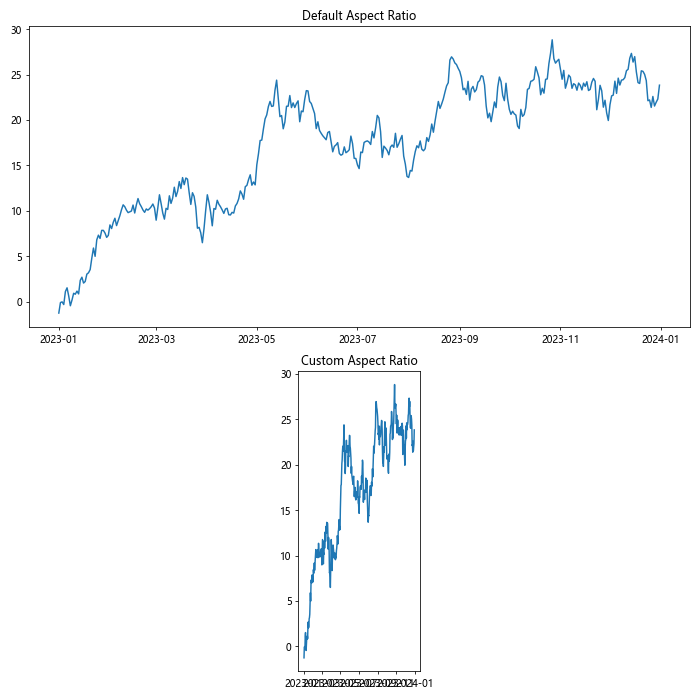

Output:

在这个例子中，我们创建了一个时间序列数据，并在两个子图中以不同的纵横比显示。通过比较两个子图的数据比例，我们可以看到如何调整时间序列图表的形状以突出不同的数据特征。

10. 在热图中应用数据比例

热图是另一种常见的数据可视化类型，其中数据比例对于正确表示数据的相对大小非常重要。让我们看一个例子：

import matplotlib.pyplot as plt
import numpy as np

fig, (ax1, ax2) = plt.subplots(1, 2, figsize=(12, 5))

data = np.random.rand(10, 15)

im1 = ax1.imshow(data, cmap='viridis', label='how2matplotlib.com')
ax1.set_title('Default Aspect Ratio')
fig.colorbar(im1, ax=ax1)
print(f"Ax1 data ratio: {ax1.get_data_ratio()}")

im2 = ax2.imshow(data, cmap='viridis', aspect='auto', label='how2matplotlib.com')
ax2.set_title('Auto Aspect Ratio')
fig.colorbar(im2, ax=ax2)
print(f"Ax2 data ratio: {ax2.get_data_ratio()}")

plt.tight_layout()
plt.show()

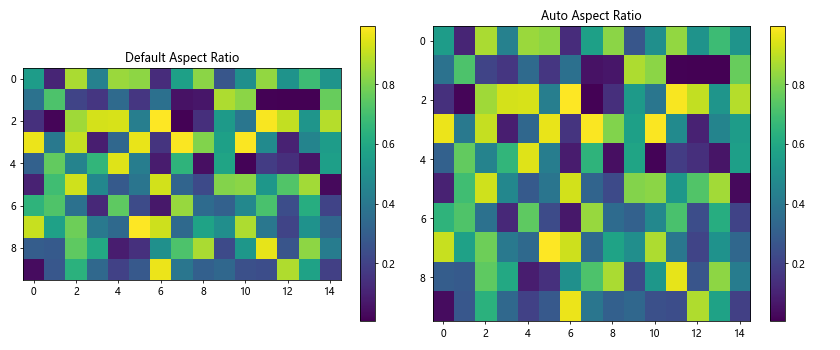

Output:

在这个例子中，我们创建了两个热图，一个使用默认的纵横比，另一个使用自动调整的纵横比。通过比较两个子图的数据比例，我们可以看到如何调整热图的形状以适应不同的数据尺寸。

11. 在极坐标柱状图中使用数据比例

极坐标柱状图是一种特殊的图表类型，它结合了极坐标系和柱状图的特点。在这种图表中，正确的数据比例对于保持图表的圆形形状和柱子的正确比例非常重要。让我们看一个例子：

import matplotlib.pyplot as plt
import numpy as np

fig, (ax1, ax2) = plt.subplots(1, 2, figsize=(12, 5), subplot_kw=dict(projection='polar'))

N = 8
theta = np.linspace(0.0, 2 * np.pi, N, endpoint=False)
radii = np.random.rand(N) * 5
width = np.pi / 4

ax1.bar(theta, radii, width=width, bottom=0.0, label='how2matplotlib.com')
ax1.set_title('Default Aspect Ratio')
print(f"Ax1 data ratio: {ax1.get_data_ratio()}")

ax2.bar(theta, radii, width=width, bottom=0.0, label='how2matplotlib.com')
ax2.set_aspect('equal')
ax2.set_title('Equal Aspect Ratio')
print(f"Ax2 data ratio: {ax2.get_data_ratio()}")

plt.tight_layout()
plt.show()

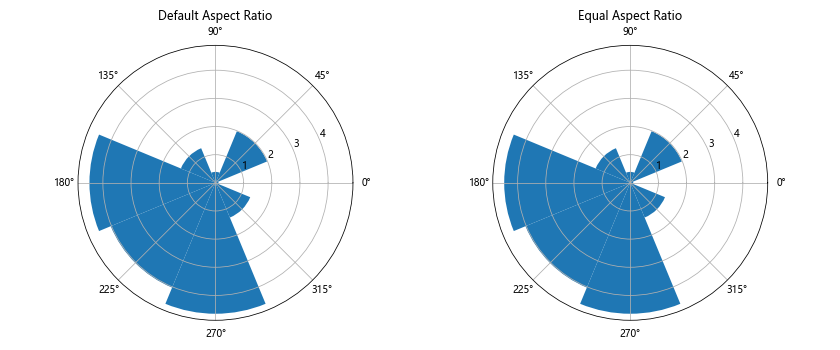

Output:

在这个例子中，我们创建了两个极坐标柱状图，一个使用默认的纵横比，另一个使用相等的纵横比。通过比较两个子图的数据比例，我们可以看到如何保持极坐标柱状图的圆形形状和柱子的正确比例。

12. 在箱线图中应用数据比例

箱线图是一种用于显示数据分布的重要图表类型。在箱线图中，正确的数据比例可以帮助我们更好地比较不同组之间的数据分布。让我们看一个例子：

import matplotlib.pyplot as plt
import numpy as np

fig, (ax1, ax2) = plt.subplots(1, 2, figsize=(12, 5))

data = [np.random.normal(0, std, 100) for std in range(1, 4)]

ax1.boxplot(data, labels=['A', 'B', 'C'], label='how2matplotlib.com')
ax1.set_title('Default Aspect Ratio')
print(f"Ax1 data ratio: {ax1.get_data_ratio()}")

ax2.boxplot(data, labels=['A', 'B', 'C'], label='how2matplotlib.com')
ax2.set_aspect(0.5)
ax2.set_title('Custom Aspect Ratio')
print(f"Ax2 data ratio: {ax2.get_data_ratio()}")

plt.tight_layout()
plt.show()

在这个例子中，我们创建了两个箱线图，一个使用默认的纵横比，另一个使用自定义的纵横比。通过比较两个子图的数据比例，我们可以看到如何调整箱线图的形状以突出不同的数据特征。

13. 在等高线图中使用数据比例

等高线图是一种用于显示三维数据的二维表示方法。在等高线图中，正确的数据比例对于准确表示数据的空间分布非常重要。让我们看一个例子：

import matplotlib.pyplot as plt
import numpy as np

fig, (ax1, ax2) = plt.subplots(1, 2, figsize=(12, 5))

x = np.linspace(-3, 3, 100)
y = np.linspace(-3, 3, 100)
X, Y = np.meshgrid(x, y)
Z = np.sin(X) * np.cos(Y)

cs1 = ax1.contour(X, Y, Z, levels=10, label='how2matplotlib.com')
ax1.clabel(cs1, inline=True, fontsize=10)
ax1.set_title('Default Aspect Ratio')
print(f"Ax1 data ratio: {ax1.get_data_ratio()}")

cs2 = ax2.contour(X, Y, Z, levels=10, label='how2matplotlib.com')
ax2.clabel(cs2, inline=True, fontsize=10)
ax2.set_aspect('equal')
ax2.set_title('Equal Aspect Ratio')
print(f"Ax2 data ratio: {ax2.get_data_ratio()}")

plt.tight_layout()
plt.show()

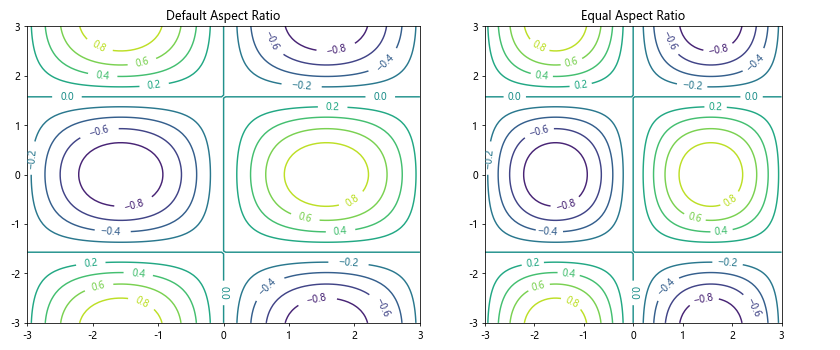

Output:

在这个例子中，我们创建了两个等高线图，一个使用默认的纵横比，另一个使用相等的纵横比。通过比较两个子图的数据比例，我们可以看到如何保持等高线图的正确空间比例。

14. 在堆叠面积图中应用数据比例

堆叠面积图是一种用于显示多个数据系列随时间变化的累积效果的图表类型。在这种图表中，正确的数据比例可以帮助我们更好地理解各个系列的相对贡献。让我们看一个例子：

import matplotlib.pyplot as plt
import numpy as np

fig, (ax1, ax2) = plt.subplots(1, 2, figsize=(12, 5))

x = np.arange(10)
y1 = np.random.rand(10)
y2 = np.random.rand(10)
y3 = np.random.rand(10)

ax1.stackplot(x, y1, y2, y3, labels=['A', 'B', 'C'], label='how2matplotlib.com')
ax1.legend(loc='upper left')
ax1.set_title('Default Aspect Ratio')
print(f"Ax1 data ratio: {ax1.get_data_ratio()}")

ax2.stackplot(x, y1, y2, y3, labels=['A', 'B', 'C'], label='how2matplotlib.com')
ax2.legend(loc='upper left')
ax2.set_aspect(0.5)
ax2.set_title('Custom Aspect Ratio')
print(f"Ax2 data ratio: {ax2.get_data_ratio()}")

plt.tight_layout()
plt.show()

在这个例子中，我们创建了两个堆叠面积图，一个使用默认的纵横比，另一个使用自定义的纵横比。通过比较两个子图的数据比例，我们可以看到如何调整堆叠面积图的形状以突出不同的数据特征。

15. 在雷达图中使用数据比例

雷达图（也称为蜘蛛图或星图）是一种用于显示多变量数据的图表类型。在雷达图中，保持正确的数据比例对于准确表示各个变量的相对大小非常重要。让我们看一个例子：

import matplotlib.pyplot as plt
import numpy as np

fig, (ax1, ax2) = plt.subplots(1, 2, figsize=(12, 5), subplot_kw=dict(projection='polar'))

categories = ['A', 'B', 'C', 'D', 'E']
values = [4, 3, 5, 2, 4]

angles = np.linspace(0, 2*np.pi, len(categories), endpoint=False)
values = np.concatenate((values, [values[0]]))
angles = np.concatenate((angles, [angles[0]]))

ax1.plot(angles, values, label='how2matplotlib.com')
ax1.fill(angles, values, alpha=0.3)
ax1.set_thetagrids(angles[:-1] * 180/np.pi, categories)
ax1.set_title('Default Aspect Ratio')
print(f"Ax1 data ratio: {ax1.get_data_ratio()}")

ax2.plot(angles, values, label='how2matplotlib.com')
ax2.fill(angles, values, alpha=0.3)
ax2.set_thetagrids(angles[:-1] * 180/np.pi, categories)
ax2.set_aspect('equal')
ax2.set_title('Equal Aspect Ratio')
print(f"Ax2 data ratio: {ax2.get_data_ratio()}")

plt.tight_layout()
plt.show()

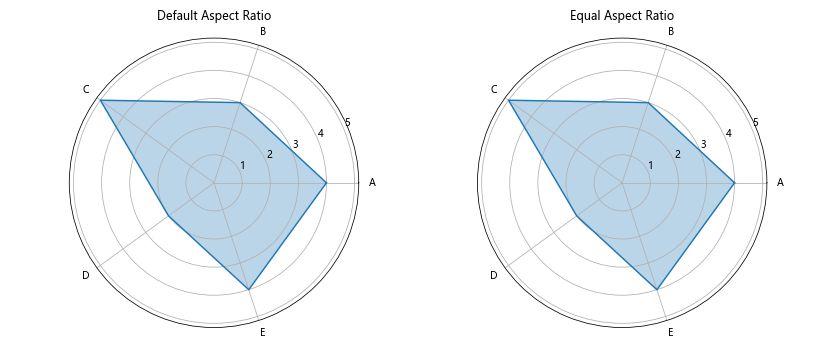

Output:

在这个例子中，我们创建了两个雷达图，一个使用默认的纵横比，另一个使用相等的纵横比。通过比较两个子图的数据比例，我们可以看到如何保持雷达图的圆形形状和各个变量的正确比例。

结论

通过本文的详细探讨，我们深入了解了Matplotlib中get_data_ratio()方法的使用和重要性。这个方法为我们提供了一种简单而有效的方式来理解和控制图表的比例，从而创建更加准确和美观的数据可视化。

我们通过多个实例展示了如何在不同类型的图表中应用和调整数据比例，包括线图、散点图、柱状图、极坐标图、3D图、热图、箱线图、等高线图、堆叠面积图和雷达图等。这些例子不仅展示了get_data_ratio()方法的实际应用，还说明了正确的数据比例对于数据可视化的重要性。

在实际的数据分析和可视化工作中，合理使用get_data_ratio()方法可以帮助我们：

1. 更好地理解数据的实际比例和分布
2. 创建更加准确和易于理解的图表
3. 调整图表的形状以突出特定的数据特征
4. 在不同类型的图表中保持一致的视觉效果

总之，掌握get_data_ratio()方法及其相关的图表比例调整技巧，将极大地提升你的数据可视化能力，使你能够创建更加专业和有说服力的图表。在未来的数据分析工作中，请记住合理利用这个强大的工具，让你的数据故事更加生动和引人入胜。
