如何在matplotlib中创建破碎的水平条形图？

为了在matplotlib中创建破碎的水平条形图，可以执行以下步骤：

设置图形大小并调整子图之间和周围的填充。
创建一个图形和一组子图。
绘制一系列水平矩形。
缩放X轴和Y轴限制。
配置网格线。
注释破碎的条形图。
使用 show() 方法显示图形。

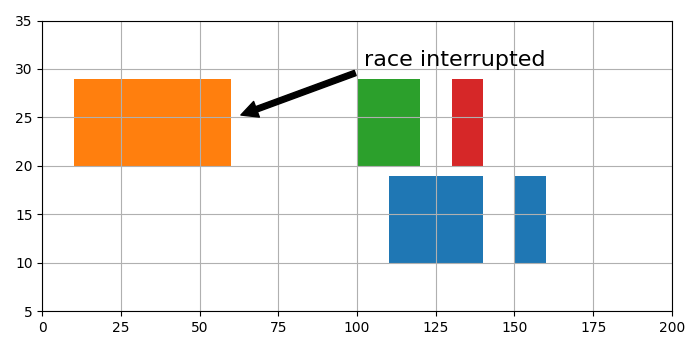

示例

import matplotlib.pyplot as plt

plt.rcParams["figure.figsize"] = [7.00, 3.50]
plt.rcParams["figure.autolayout"] = True

fig, ax = plt.subplots()

# Horizontal sequence of rectangles
ax.broken_barh([(110, 30), (150, 10)], (10, 9), facecolors='tab:blue')
ax.broken_barh([(10, 50), (100, 20), (130, 10)], (20, 9),
   facecolors=('tab:orange', 'tab:green', 'tab:red'))

# Scale X and Y axes limits
ax.set_ylim(5, 35)
ax.set_xlim(0, 200)

# Configure the grid lines
ax.grid(True)

# Annotate the broken bars
ax.annotate('race interrupted', (61, 25),
   xytext=(0.8, 0.9), textcoords='axes fraction',
   arrowprops=dict(facecolor='black', shrink=0.05),
   fontsize=16,
   horizontalalignment='right', verticalalignment='top')

plt.show()
