Matplotlib 用 Networkx 画格子和图表

要使用 Networkx 画格子和图表，可以执行以下步骤：

• 导入 networkx 和 pyplot。
• 设置图形大小并调整子图之间和周围的填充。
• 使用 nx.grid_2d_graph(3, 3) 获取二维网格图。网格图的每个节点与其四个最近的邻居相连。
• 使用 Matplotlib 画出图形 G。
• 使用 show() 方法显示图形。

示例

  # 导入 networkx 和 pyplot
  import networkx as nx
  from matplotlib import pyplot as plt

  # 设置图形大小
  plt.rcParams["figure.figsize"] = [7.00, 3.50]
  plt.rcParams["figure.autolayout"] = True

  # 画出图形
  G = nx.grid_2d_graph(3, 3)
  nx.draw(G, node_size=100)

  plt.show()

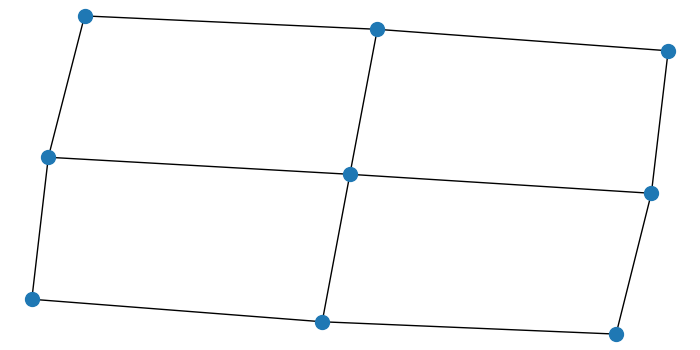

输出

它将生成以下输出
