使用Matplotlib在Python中绘制2D直方图：全面指南

参考：Plot 2-D Histogram in Python using Matplotlib

在数据可视化领域，2D直方图是一种强大而直观的工具，用于展示二维数据的分布情况。本文将详细介绍如何使用Python的Matplotlib库来创建2D直方图，包括基本概念、各种绘图方法、自定义选项以及实际应用场景。

1. 2D直方图的基本概念

2D直方图，也称为二维直方图或热图，是一种用于可视化二维数据分布的图表。它将数据点分配到二维网格的单元格中，并使用颜色或高度来表示每个单元格中的数据点数量或密度。

1.1 2D直方图的应用场景

分析两个变量之间的关系
识别数据集中的模式和聚类
可视化大规模数据集的分布
探索数据的密度和频率

1.2 Matplotlib中的2D直方图函数

Matplotlib提供了多种方法来创建2D直方图，主要包括：

plt.hist2d()：最常用的2D直方图函数
plt.hexbin()：创建六边形bin的2D直方图
ax.pcolormesh()：使用颜色网格创建2D直方图

2. 使用plt.hist2d()创建基本的2D直方图

plt.hist2d()是Matplotlib中最直接的2D直方图绘制方法。让我们从一个简单的例子开始：

import numpy as np
import matplotlib.pyplot as plt

# 生成示例数据
np.random.seed(0)
x = np.random.randn(1000)
y = np.random.randn(1000)

# 创建2D直方图
plt.figure(figsize=(10, 8))
plt.hist2d(x, y, bins=30, cmap='viridis')
plt.colorbar(label='Count')
plt.xlabel('X-axis - how2matplotlib.com')
plt.ylabel('Y-axis - how2matplotlib.com')
plt.title('Basic 2D Histogram - how2matplotlib.com')
plt.show()

Output:

使用Matplotlib在Python中绘制2D直方图：全面指南

在这个例子中，我们首先生成了1000个随机数据点。然后使用plt.hist2d()函数创建2D直方图，设置了30个bin。cmap='viridis'指定了颜色映射方案。我们还添加了颜色条、坐标轴标签和标题来增强图表的可读性。

2.1 自定义bin数量和范围

可以通过调整bins参数来改变直方图的精细度：

import numpy as np
import matplotlib.pyplot as plt

np.random.seed(1)
x = np.random.randn(1000)
y = np.random.randn(1000)

plt.figure(figsize=(10, 8))
plt.hist2d(x, y, bins=[20, 15], range=[[-3, 3], [-3, 3]])
plt.colorbar(label='Count')
plt.xlabel('X-axis - how2matplotlib.com')
plt.ylabel('Y-axis - how2matplotlib.com')
plt.title('2D Histogram with Custom Bins - how2matplotlib.com')
plt.show()

Output:

使用Matplotlib在Python中绘制2D直方图：全面指南

在这个例子中，我们为x轴设置了20个bin，为y轴设置了15个bin。同时，我们还限制了数据的范围在[-3, 3]之间。

2.2 使用不同的颜色映射

颜色映射可以极大地影响2D直方图的视觉效果：

import numpy as np
import matplotlib.pyplot as plt

np.random.seed(2)
x = np.random.randn(1000)
y = 2 * x + np.random.randn(1000)

plt.figure(figsize=(10, 8))
plt.hist2d(x, y, bins=30, cmap='hot')
plt.colorbar(label='Count')
plt.xlabel('X-axis - how2matplotlib.com')
plt.ylabel('Y-axis - how2matplotlib.com')
plt.title('2D Histogram with Hot Colormap - how2matplotlib.com')
plt.show()

Output:

使用Matplotlib在Python中绘制2D直方图：全面指南

这里我们使用了’hot’颜色映射，它从黑色过渡到红色，再到黄色，非常适合表示数据的热度或密度。

3. 使用plt.hexbin()创建六边形bin的2D直方图

plt.hexbin()函数创建的是六边形bin的2D直方图，这种形式在某些情况下可以更好地表示数据分布：

import numpy as np
import matplotlib.pyplot as plt

np.random.seed(3)
x = np.random.standard_normal(1000)
y = 2 * x + np.random.standard_normal(1000) / 2

plt.figure(figsize=(10, 8))
plt.hexbin(x, y, gridsize=20, cmap='Blues')
plt.colorbar(label='Count')
plt.xlabel('X-axis - how2matplotlib.com')
plt.ylabel('Y-axis - how2matplotlib.com')
plt.title('Hexbin Plot - how2matplotlib.com')
plt.show()

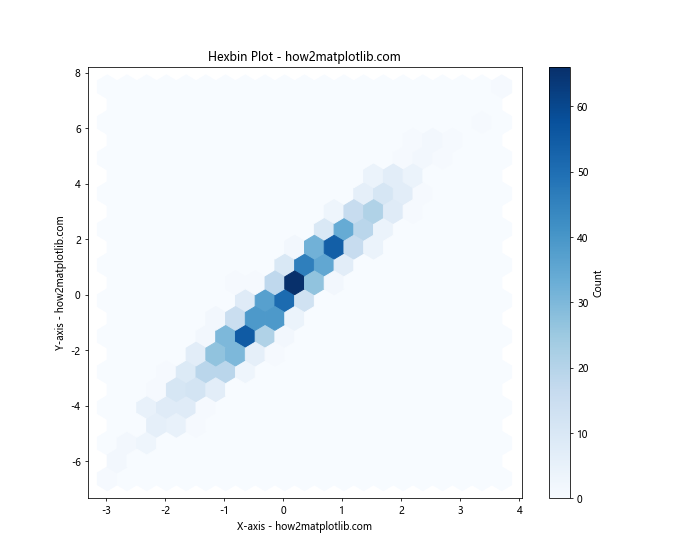

Output:

使用Matplotlib在Python中绘制2D直方图：全面指南

在这个例子中，我们使用gridsize参数来控制六边形bin的数量，并选择了’Blues’颜色映射。

3.1 自定义六边形bin的计算方法

plt.hexbin()允许我们自定义bin中值的计算方法：

import numpy as np
import matplotlib.pyplot as plt

np.random.seed(4)
x = np.random.randn(1000)
y = x + np.random.randn(1000) * 0.5

plt.figure(figsize=(10, 8))
plt.hexbin(x, y, gridsize=20, reduce_C_function=np.mean, cmap='viridis')
plt.colorbar(label='Mean Value')
plt.xlabel('X-axis - how2matplotlib.com')
plt.ylabel('Y-axis - how2matplotlib.com')
plt.title('Hexbin Plot with Mean Values - how2matplotlib.com')
plt.show()

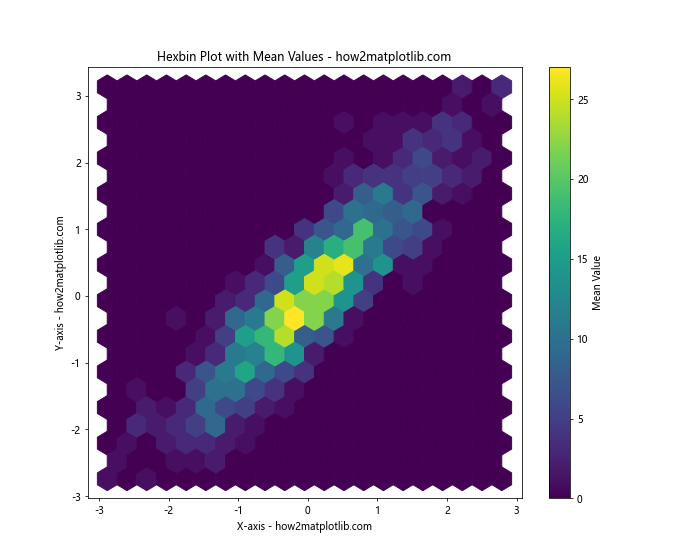

Output:

使用Matplotlib在Python中绘制2D直方图：全面指南

在这个例子中，我们使用reduce_C_function=np.mean来计算每个六边形bin中的平均值，而不是默认的计数。

4. 使用ax.pcolormesh()创建颜色网格2D直方图

ax.pcolormesh()函数提供了另一种创建2D直方图的方法，它允许更灵活的自定义：

import numpy as np
import matplotlib.pyplot as plt

np.random.seed(5)
x = np.random.randn(1000)
y = np.random.randn(1000)

fig, ax = plt.subplots(figsize=(10, 8))
h, xedges, yedges = np.histogram2d(x, y, bins=20)
X, Y = np.meshgrid(xedges[:-1], yedges[:-1])

im = ax.pcolormesh(X, Y, h.T, cmap='YlOrRd')
plt.colorbar(im, ax=ax, label='Count')
ax.set_xlabel('X-axis - how2matplotlib.com')
ax.set_ylabel('Y-axis - how2matplotlib.com')
ax.set_title('2D Histogram using pcolormesh - how2matplotlib.com')
plt.show()

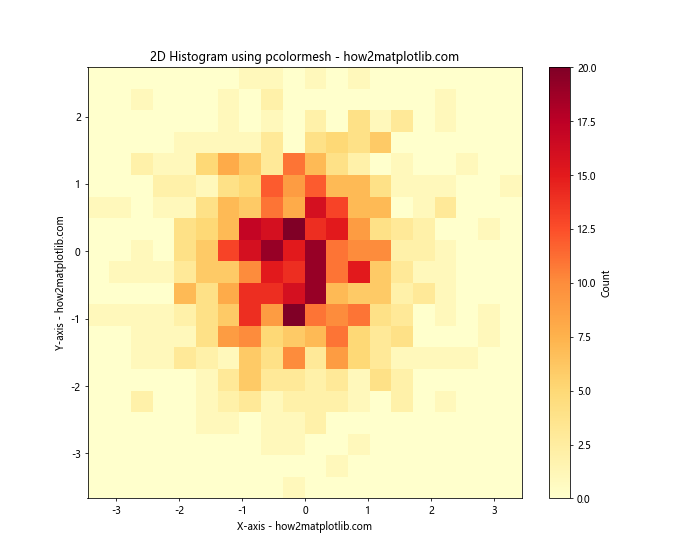

Output:

使用Matplotlib在Python中绘制2D直方图：全面指南

这个方法首先使用np.histogram2d()计算2D直方图数据，然后使用pcolormesh()绘制颜色网格。

4.1 对数刻度的2D直方图

对于分布不均匀的数据，使用对数刻度可能会更有帮助：

import numpy as np
import matplotlib.pyplot as plt

np.random.seed(6)
x = np.random.exponential(1, 1000)
y = np.random.exponential(1, 1000)

fig, ax = plt.subplots(figsize=(10, 8))
h, xedges, yedges = np.histogram2d(x, y, bins=30)
X, Y = np.meshgrid(xedges[:-1], yedges[:-1])

im = ax.pcolormesh(X, Y, h.T, norm=plt.LogNorm(), cmap='plasma')
plt.colorbar(im, ax=ax, label='Count (log scale)')
ax.set_xlabel('X-axis - how2matplotlib.com')
ax.set_ylabel('Y-axis - how2matplotlib.com')
ax.set_title('2D Histogram with Log Scale - how2matplotlib.com')
plt.show()

这里我们使用plt.LogNorm()来应用对数刻度，这对于可视化具有大范围值的数据特别有用。

5. 高级自定义技巧

5.1 添加等高线

在2D直方图上添加等高线可以更清晰地显示数据分布的轮廓：

import numpy as np
import matplotlib.pyplot as plt

np.random.seed(7)
x = np.random.randn(1000)
y = x + np.random.randn(1000) * 0.5

fig, ax = plt.subplots(figsize=(10, 8))
h, xedges, yedges, im = ax.hist2d(x, y, bins=30, cmap='YlGnBu')
ax.contour(h.T, extent=[xedges[0], xedges[-1], yedges[0], yedges[-1]], colors='black', alpha=0.5)
plt.colorbar(im, ax=ax, label='Count')
ax.set_xlabel('X-axis - how2matplotlib.com')
ax.set_ylabel('Y-axis - how2matplotlib.com')
ax.set_title('2D Histogram with Contours - how2matplotlib.com')
plt.show()

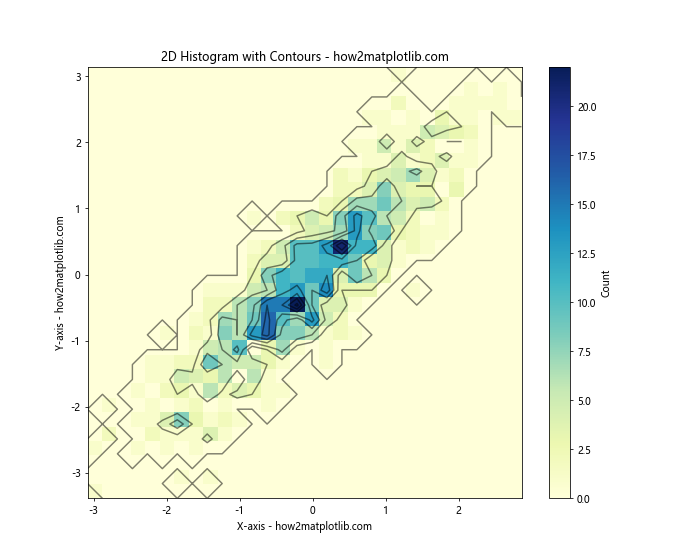

Output:

使用Matplotlib在Python中绘制2D直方图：全面指南

这个例子在2D直方图上添加了黑色的等高线，使数据分布的结构更加清晰。

5.2 自定义颜色映射

创建自定义颜色映射可以更好地突出特定的数据范围：

import numpy as np
import matplotlib.pyplot as plt
from matplotlib.colors import LinearSegmentedColormap

np.random.seed(8)
x = np.random.randn(1000)
y = x + np.random.randn(1000) * 0.5

colors = ['#FFFFFF', '#FFA07A', '#FF0000']
n_bins = 100
cmap = LinearSegmentedColormap.from_list('custom_cmap', colors, N=n_bins)

fig, ax = plt.subplots(figsize=(10, 8))
h, xedges, yedges, im = ax.hist2d(x, y, bins=30, cmap=cmap)
plt.colorbar(im, ax=ax, label='Count')
ax.set_xlabel('X-axis - how2matplotlib.com')
ax.set_ylabel('Y-axis - how2matplotlib.com')
ax.set_title('2D Histogram with Custom Colormap - how2matplotlib.com')
plt.show()

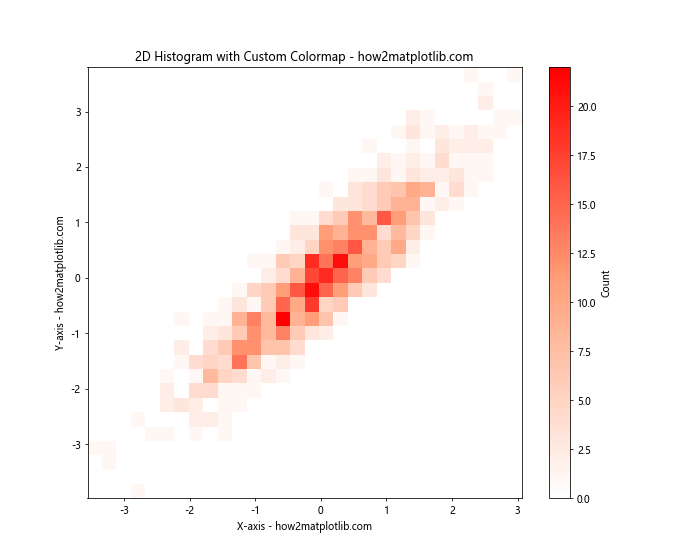

Output:

使用Matplotlib在Python中绘制2D直方图：全面指南

这个例子创建了一个从白色到浅橙色再到红色的自定义颜色映射，可以更好地突出高密度区域。

5.3 添加边缘直方图

在2D直方图的边缘添加1D直方图可以提供更全面的数据分布视图：

import numpy as np
import matplotlib.pyplot as plt

np.random.seed(9)
x = np.random.randn(1000)
y = x + np.random.randn(1000) * 0.5

fig = plt.figure(figsize=(10, 10))
gs = fig.add_gridspec(2, 2, width_ratios=(7, 2), height_ratios=(2, 7),
                      left=0.1, right=0.9, bottom=0.1, top=0.9,
                      wspace=0.05, hspace=0.05)

ax = fig.add_subplot(gs[1, 0])
ax_histx = fig.add_subplot(gs[0, 0], sharex=ax)
ax_histy = fig.add_subplot(gs[1, 1], sharey=ax)

ax_histx.tick_params(axis="x", labelbottom=False)
ax_histy.tick_params(axis="y", labelleft=False)

h, xedges, yedges, im = ax.hist2d(x, y, bins=30, cmap='YlGnBu')
ax_histx.hist(x, bins=30, align='mid')
ax_histy.hist(y, bins=30, orientation='horizontal', align='mid')

ax.set_xlabel('X-axis - how2matplotlib.com')
ax.set_ylabel('Y-axis - how2matplotlib.com')
ax.set_title('2D Histogram with Marginal Histograms - how2matplotlib.com')

plt.colorbar(im, ax=ax, label='Count')
plt.show()

Output:

使用Matplotlib在Python中绘制2D直方图：全面指南

这个复杂的例子创建了一个主2D直方图，并在其上方和右侧添加了相应的1D边缘直方图，提供了数据分布的完整视图。

6. 实际应用场景

6.1 气象数据可视化

2D直方图在气象数据分析中非常有用，例如可视化温度和湿度的关系：

import numpy as np
import matplotlib.pyplot as plt

np.random.seed(10)
temperature = np.random.normal(25, 5, 1000)  # 模拟温度数据
humidity = 60 + 0.5 * temperature + np.random.normal(0, 10, 1000)  # 模拟湿度数据

plt.figure(figsize=(10, 8))
plt.hist2d(temperature, humidity, bins=30, cmap='YlOrRd')
plt.colorbar(label='Frequency')
plt.xlabel('Temperature (°C) - how2matplotlib.com')
plt.ylabel('Humidity (%) - how2matplotlib.com')
plt.title('Temperature vs Humidity Distribution - how2matplotlib.com')
plt.show()

Output:

使用Matplotlib在Python中绘制2D直方图：全面指南

这个例子模拟了温度和湿度的关系，使用2D直方图可以清晰地看出它们之间的相关性。

6.2 图像处理中的像素强度分布

在图像处理中，2D直方图可以用来分析像素强度的分布：

import```python
import numpy as np
import matplotlib.pyplot as plt

# 创建模拟图像数据
np.random.seed(11)
image = np.random.randint(0, 256, (100, 100, 3), dtype=np.uint8)

# 提取红色和绿色通道
red_channel = image[:,:,0].flatten()
green_channel = image[:,:,1].flatten()

plt.figure(figsize=(10, 8))
plt.hist2d(red_channel, green_channel, bins=50, cmap='viridis')
plt.colorbar(label='Pixel Count')
plt.xlabel('Red Channel Intensity - how2matplotlib.com')
plt.ylabel('Green Channel Intensity - how2matplotlib.com')
plt.title('Red vs Green Channel Intensity Distribution - how2matplotlib.com')
plt.show()

这个例子模拟了一个RGB图像，并创建了红色和绿色通道强度的2D直方图，这对于分析图像的色彩分布非常有用。

6.3 金融数据分析

在金融领域，2D直方图可以用来分析不同资产的回报率分布：

import numpy as np
import matplotlib.pyplot as plt

np.random.seed(12)
asset1_returns = np.random.normal(0.05, 0.1, 1000)  # 资产1的回报率
asset2_returns = 0.5 * asset1_returns + np.random.normal(0.02, 0.05, 1000)  # 资产2的回报率

plt.figure(figsize=(10, 8))
plt.hexbin(asset1_returns, asset2_returns, gridsize=20, cmap='coolwarm')
plt.colorbar(label='Frequency')
plt.xlabel('Asset 1 Returns - how2matplotlib.com')
plt.ylabel('Asset 2 Returns - how2matplotlib.com')
plt.title('Joint Distribution of Asset Returns - how2matplotlib.com')
plt.show()

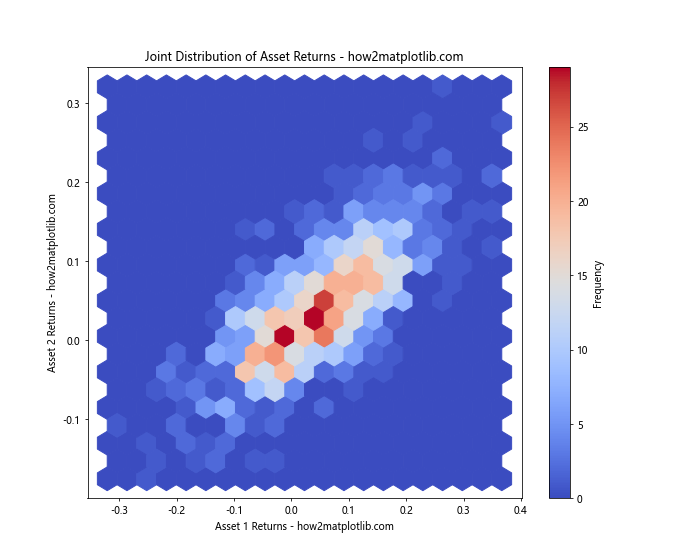

Output:

使用Matplotlib在Python中绘制2D直方图：全面指南

这个例子展示了两种资产回报率的联合分布，使用六边形bin可以更好地展示数据的密度。

7. 性能优化技巧

当处理大量数据点时，2D直方图的绘制可能会变得很慢。以下是一些优化性能的技巧：

7.1 使用bins参数减少数据点

import numpy as np
import matplotlib.pyplot as plt

np.random.seed(13)
x = np.random.randn(100000)
y = np.random.randn(100000)

plt.figure(figsize=(10, 8))
plt.hist2d(x, y, bins=100, cmap='viridis')
plt.colorbar(label='Count')
plt.xlabel('X-axis - how2matplotlib.com')
plt.ylabel('Y-axis - how2matplotlib.com')
plt.title('2D Histogram with Large Dataset - how2matplotlib.com')
plt.show()

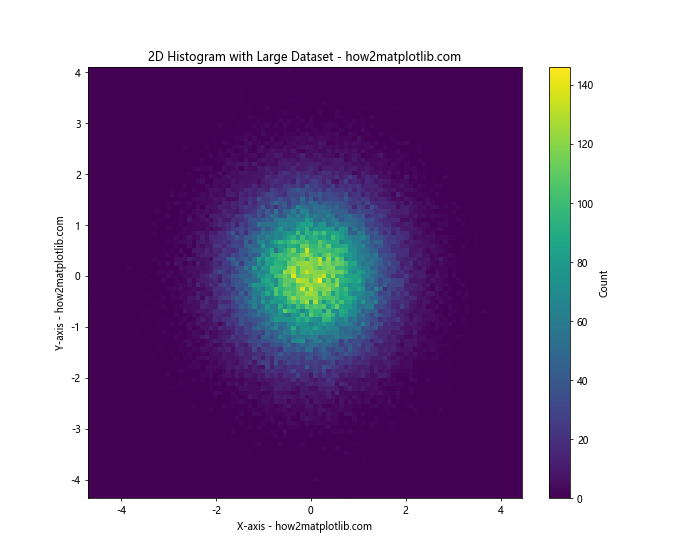

Output:

使用Matplotlib在Python中绘制2D直方图：全面指南

在这个例子中，我们使用了100,000个数据点，但通过设置适当的bins数量，仍然可以快速绘制出直方图。

7.2 使用hexbin代替hist2d

对于非常大的数据集，hexbin可能比hist2d更快：

import numpy as np
import matplotlib.pyplot as plt

np.random.seed(14)
x = np.random.randn(500000)
y = np.random.randn(500000)

plt.figure(figsize=(10, 8))
plt.hexbin(x, y, gridsize=100, cmap='viridis')
plt.colorbar(label='Count')
plt.xlabel('X-axis - how2matplotlib.com')
plt.ylabel('Y-axis - how2matplotlib.com')
plt.title('Hexbin Plot with Very Large Dataset - how2matplotlib.com')
plt.show()

Output:

使用Matplotlib在Python中绘制2D直方图：全面指南

这个例子使用了500,000个数据点，但仍然可以相对快速地绘制出图形。

8. 常见问题和解决方案

8.1 处理异常值

异常值可能会扭曲2D直方图的比例。一种解决方法是使用百分位数来限制数据范围：

import numpy as np
import matplotlib.pyplot as plt

np.random.seed(15)
x = np.random.randn(10000)
y = np.random.randn(10000)
x[0] = 100  # 添加一个异常值
y[0] = 100  # 添加一个异常值

# 计算1%到99%的百分位数
x_range = np.percentile(x, [1, 99])
y_range = np.percentile(y, [1, 99])

plt.figure(figsize=(10, 8))
plt.hist2d(x, y, bins=50, range=[x_range, y_range], cmap='viridis')
plt.colorbar(label='Count')
plt.xlabel('X-axis - how2matplotlib.com')
plt.ylabel('Y-axis - how2matplotlib.com')
plt.title('2D Histogram with Outlier Handling - how2matplotlib.com')
plt.show()

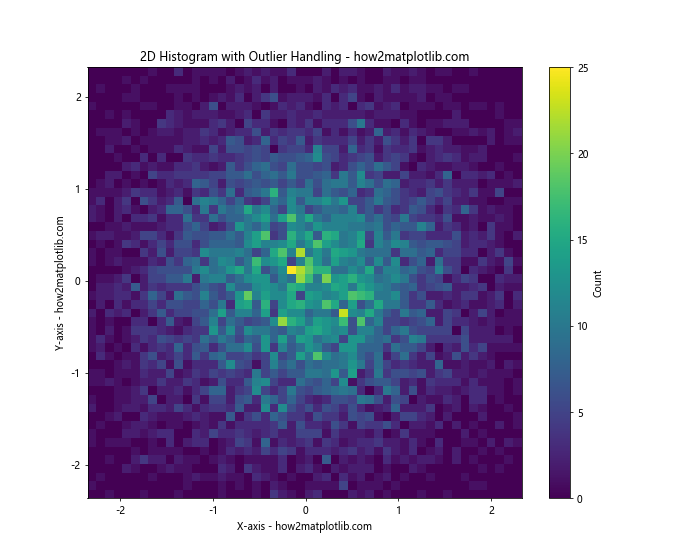

Output:

使用Matplotlib在Python中绘制2D直方图：全面指南

这个例子通过限制数据范围在1%到99%的百分位数之间，有效地处理了异常值。

8.2 处理稀疏数据

对于稀疏数据，可以使用对数刻度或自定义颜色映射来突出显示低密度区域：

import numpy as np
import matplotlib.pyplot as plt
from matplotlib.colors import LogNorm

np.random.seed(16)
x = np.random.exponential(1, 1000)
y = np.random.exponential(1, 1000)

plt.figure(figsize=(10, 8))
plt.hist2d(x, y, bins=50, norm=LogNorm(), cmap='viridis')
plt.colorbar(label='Log Count')
plt.xlabel('X-axis - how2matplotlib.com')
plt.ylabel('Y-axis - how2matplotlib.com')
plt.title('2D Histogram of Sparse Data with Log Scale - how2matplotlib.com')
plt.show()
