Matplotlib中的线型样式

在Matplotlib中，通过设置线型样式可以改变绘制的线条外观。线型样式可以通过参数linestyle来指定，常见的线型包括实线、虚线、点线等。在本文中，将详细介绍Matplotlib中线型样式的设置和应用。

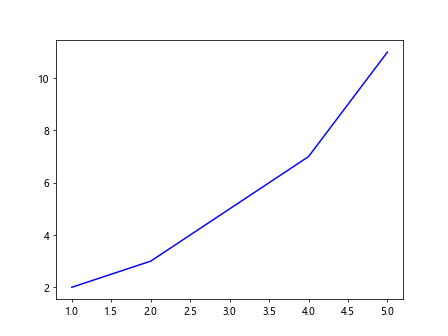

实线

实线是最常见的线型样式，用于绘制实线的图形。下面是一个绘制实线的示例代码：

import matplotlib.pyplot as plt

x = [1, 2, 3, 4, 5]
y = [2, 3, 5, 7, 11]

plt.plot(x, y, linestyle='-', color='b')
plt.show()

Output:

Matplotlib中的线型样式

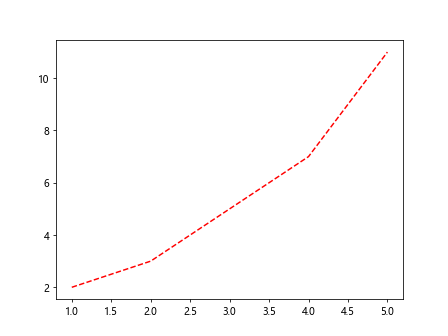

虚线

虚线在Matplotlib中通过指定linestyle='--'来定义，用于绘制虚线的图形。下面是一个绘制虚线的示例代码：

import matplotlib.pyplot as plt

x = [1, 2, 3, 4, 5]
y = [2, 3, 5, 7, 11]

plt.plot(x, y, linestyle='--', color='r')
plt.show()

Output:

Matplotlib中的线型样式

点线

点线是由一系列点组成的线型样式，在Matplotlib中可以通过指定linestyle=':'来定义。下面是一个绘制点线的示例代码：

import matplotlib.pyplot as plt

x = [1, 2, 3, 4, 5]
y = [2, 3, 5, 7, 11]

plt.plot(x, y, linestyle=':', color='g')
plt.show()

Output:

Matplotlib中的线型样式

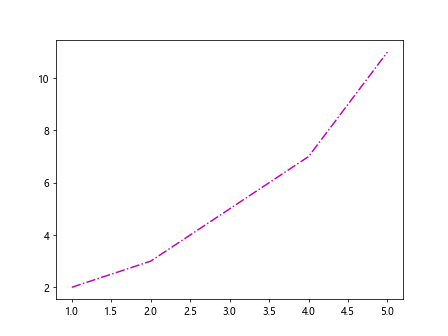

点划线

点划线是一种同时包含点和线的线型样式，在Matplotlib中可以通过指定linestyle='-.来定义。下面是一个绘制点划线的示例代码：

import matplotlib.pyplot as plt

x = [1, 2, 3, 4, 5]
y = [2, 3, 5, 7, 11]

plt.plot(x, y, linestyle='-.', color='m')
plt.show()

Output:

Matplotlib中的线型样式

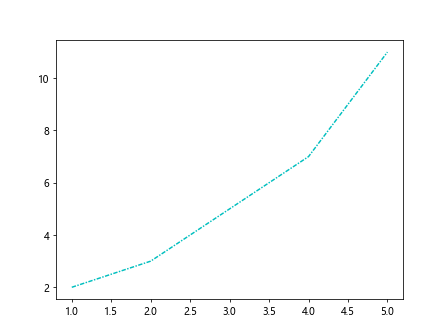

自定义线型

除了上述几种常见的线型样式外，Matplotlib还支持自定义线型，可以通过dashes参数来定义。dashes参数接受一个长度为2的元组，分别表示实线和虚线的长度。下面是一个自定义线型的示例代码：

import matplotlib.pyplot as plt

x = [1, 2, 3, 4, 5]
y = [2, 3, 5, 7, 11]

plt.plot(x, y, linestyle=(0, (3, 1, 1, 1)), color='c')
plt.show()

Output:

Matplotlib中的线型样式

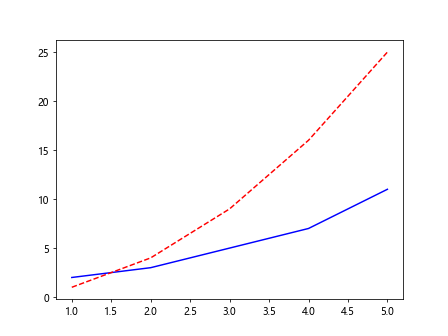

组合线型

在Matplotlib中，可以组合多种线型样式来绘制复杂的图形。下面是一个组合线型的示例代码：

import matplotlib.pyplot as plt

x = [1, 2, 3, 4, 5]
y1 = [2, 3, 5, 7, 11]
y2 = [1, 4, 9, 16, 25]

plt.plot(x, y1, linestyle='-', color='b')
plt.plot(x, y2, linestyle='--', color='r')
plt.show()

Output:

Matplotlib中的线型样式

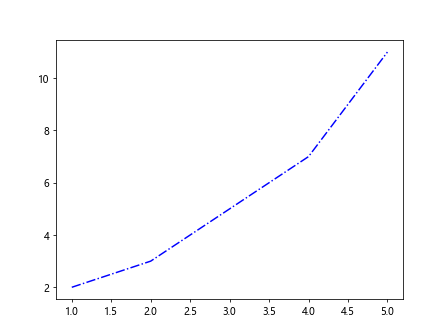

设置线型样式

除了在plot函数中通过linestyle参数来设置线型样式外，还可以通过setp函数来设置。setp函数接受一个对象和关键字参数的字典，可以同时设置多个属性。下面是一个通过setp函数设置线型样式的示例代码：

import matplotlib.pyplot as plt

x = [1, 2, 3, 4, 5]
y = [2, 3, 5, 7, 11]

line, = plt.plot(x, y, color='b')
plt.setp(line, linestyle='-.')
plt.show()

Output:

Matplotlib中的线型样式

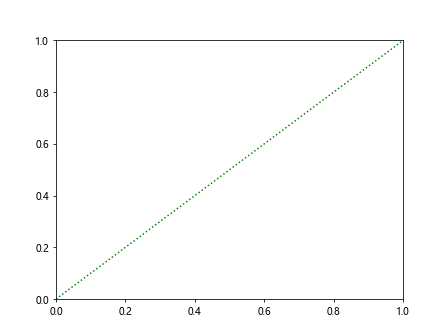

显示线型样式

在Matplotlib中，可以通过Line2D类来创建线段对象，并设置线型样式。下面是一个显示线型样式的示例代码：

import matplotlib.lines as mlines
import matplotlib.pyplot as plt

line = mlines.Line2D(range(2), range(2), linestyle=':', color='g')
plt.gca().add_line(line)
plt.show()

Output:

Matplotlib中的线型样式

设置默认线型样式

在Matplotlib中，可以通过rcParams来设置默认的线型样式，以便在整个画布中统一使用。下面是一个设置默认线型样式的示例代码：

import matplotlib.pyplot as plt

plt.rcParams['lines.linestyle'] = '-.'

x = [1, 2, 3, 4, 5]
y = [2, 3, 5, 7, 11]

plt.plot(x, y)
plt.show()

Output:

Matplotlib中的线型样式
