Matplotlib错误条形图样式

Matplotlib错误条形图样式

参考：Matplotlib Errorbar Style

1. 引言

Matplotlib是一个流行的用于数据可视化的Python库，提供了许多绘图函数和工具。其中之一是错误条形图（error bar plot），用于表示数据的不确定性或误差范围。本文将重点介绍Matplotlib中错误条形图的样式设置方法。

2. 错误条形图简介

错误条形图是一种常用的数据可视化方式，用于同时展示数据的均值和误差范围。常见的误差范围包括标准误差（standard error）、置信区间（confidence interval）和标准差（standard deviation）。错误条形图通常由一个主条形图（表示均值）和垂直于主条形图的错误线（表示误差范围）组成。

3. Matplotlib中的错误条形图

在Matplotlib中，可以使用errorbar()函数来绘制错误条形图。该函数具有多个参数，用于控制条形图的样式，如颜色、线型、误差线的样式等。

下面是一个简单的示例代码，展示如何在Matplotlib中绘制错误条形图：

import numpy as np
import matplotlib.pyplot as plt

# 数据
x = np.array([1, 2, 3, 4, 5])
y = np.array([3, 4, 5, 6, 7])
y_err = np.array([0.5, 0.3, 0.4, 0.6, 0.2])

# 绘制错误条形图
plt.errorbar(x, y, yerr=y_err, fmt='-o', color='blue', ecolor='red', capsize=5)

plt.xlabel('x')
plt.ylabel('y')
plt.title('Error Bar Plot')

plt.show()

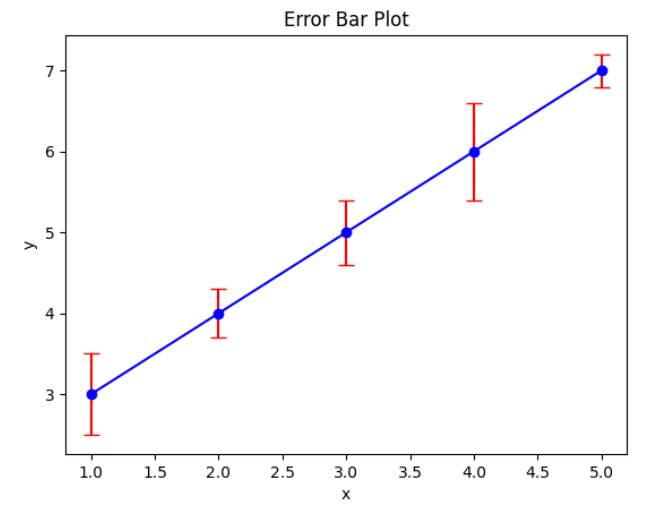

运行以上代码，将会生成一个具有错误条形图样式的数据可视化图表。

在上述示例代码中，errorbar()函数的参数如下：
– x和y：数据的横纵坐标
– yerr：用于绘制错误线的误差或误差范围
– fmt：主条形图和错误线的线型和标记样式
– color：主条形图和错误线的颜色
– ecolor：错误线的颜色
– capsize：错误线两端的横线长度

除了以上参数外，errorbar()函数还有其他控制错误条形图样式的参数，如elinewidth（错误线的线宽）、markeredgewidth（标记边缘线的宽度）等。详细的参数说明可参考Matplotlib官方文档。

4. 错误条形图的样式设置

Matplotlib提供了丰富的样式设置选项，可以通过调整这些选项来自定义错误条形图的样式。以下是一些常见的样式设置示例：

4.1 控制主条形图样式

可以使用fmt参数来设置主条形图的样式，包括线型、标记样式、颜色等。下面是一些示例代码，展示如何设置主条形图的样式：

# 设置主条形图为红色实线
plt.errorbar(x, y, yerr=y_err, fmt='-o', color='red')

# 设置主条形图为绿色虚线
plt.errorbar(x, y, yerr=y_err, fmt='--o', color='green')

# 设置主条形图为蓝色带标记的实线
plt.errorbar(x, y, yerr=y_err, fmt='-bo', color='blue')

4.2 控制错误线样式

可以使用ecolor参数来设置错误线的颜色，使用elinewidth参数来设置错误线的线宽。下面是一些示例代码，展示如何设置错误线的样式：

# 设置错误线为红色
plt.errorbar(x, y, yerr=y_err, fmt='-o', color='blue', ecolor='red')

# 设置错误线为绿色，线宽为2
plt.errorbar(x, y, yerr=y_err, fmt='-o', color='blue', ecolor='green', elinewidth=2)

4.3 控制标记样式

可以使用marker参数来设置标记样式，使用markersize参数来设置标记大小，使用markeredgewidth参数来设置标记边缘线的宽度。下面是一些示例代码，展示如何设置标记的样式：

# 设置标记为圆形，大小为10，边缘线宽度为1
plt.errorbar(x, y, yerr=y_err, fmt='-o', color='blue', marker='o', markersize=10, markeredgewidth=1)

# 设置标记为方形，大小为5，边缘线宽度为0.5
plt.errorbar(x, y, yerr=y_err, fmt='-o', color='blue', marker='s', markersize=5, markeredgewidth=0.5)

4.4 控制误差线末端的横线

可以使用capsize参数来控制误差线末端的横线长度。下面是一些示例代码，展示如何设置误差线末端横线的长度：

# 设置误差线末端横线长度为5
plt.errorbar(x, y, yerr=y_err, fmt='-o', color='blue', capsize=5)

# 设置误差线末端横线长度为10
plt.errorbar(x, y, yerr=y_err, fmt='-o', color='blue', capsize=10)

5. 结论

本文详细介绍了Matplotlib库中错误条形图的样式设置方法。通过设置参数，可以控制主条形图、错误线、标记和误差线末端横线的样式。以上示例代码可供初学者参考，更多详细的样式设置参数和说明，请参考Matplotlib官方文档。通过灵活设置样式，可以使得错误条形图更加美观、清晰地展示数据的误差范围。
