在Matplotlib中设置等高线图的颜色条限制

在Matplotlib中设置等高线图的颜色条限制

为了在Matplotlib中设置等高线图的颜色条限制,我们可以采取以下步骤-

  • 设置图形大小并调整子图之间和周围的填充。
  • 使用numpy创建 xy 数据点。
  • 使用 xy 获取数据。
  • 从坐标向量获取坐标矩阵。
  • 初始化 vminvmax 以在Matplotlib中设置等高线图的颜色条限制。
  • 使用 contourf() 方法绘制等高线。
  • 使用标量映射器制作颜色条,范围在 vminvmax 之间。
  • 使用 show() 方法显示图例。

示例

from matplotlib import pyplot as plt
import numpy as np
from matplotlib.cm import ScalarMappable

plt.rcParams["figure.figsize"] = [7.50, 3.50]
plt.rcParams["figure.autolayout"] = True

x = np.arange(20)
y = np.arange(20)

data = x[:, None] + y[None, :]
X, Y = np.meshgrid(x, y)

vmin = 0
vmax = 15

fig, ax = plt.subplots()

qcs = ax.contourf(
      X, Y, data,
      vmin=vmin, vmax=vmax
)

fig.colorbar(
   ScalarMappable(norm=qcs.norm, cmap=qcs.cmap),
   ticks=range(vmin, vmax+5, 5)
)

plt.show()
Python

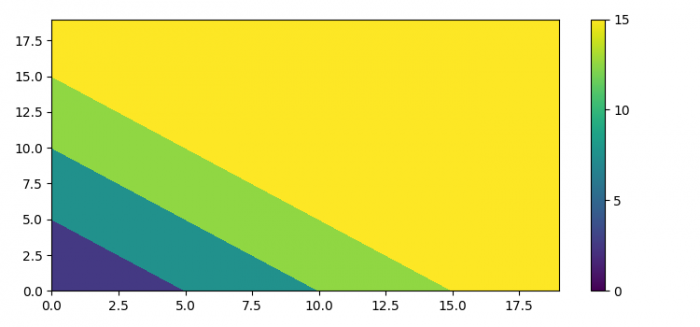

输出

在Matplotlib中设置等高线图的颜色条限制
