在Matplotlib中绘制技术绘图中的距离箭头

为了在Matplotlib中绘制技术绘图中的距离箭头，我们可以使用 annotate() 方法，并设置箭头属性。

步骤

• 设置图形大小并调整子图之间和周围的填充。

• 使用 axhline() 方法添加跨越坐标轴的水平线，即 y=3.5。

• 使用 axhline() 方法添加跨越坐标轴的水平线，即 y=2.5。

• 使用 annotate() 方法绘制箭头线以显示距离，在下一条语句中再次使用 annotate() 方法以显示两个水平线之间的距离。

• 使用 show() 方法显示图形。

示例

from matplotlib import pyplot as plt
plt.rcParams["figure.figsize"] = [7.50, 3.50]
plt.rcParams["figure.autolayout"] = True
plt.axhline(3.5)
plt.axhline(2.5)
plt.annotate(
    '', xy=(0.5, 3.5), xycoords='data',
    xytext=(0.5, 2.5), textcoords='data',
    arrowprops={'arrowstyle': '<->'})
plt.annotate(
    '\it{d=1}', xy=(0.501, 3.0), xycoords='data',
    xytext=(0.5, 3.5), textcoords='offset points')
plt.show()

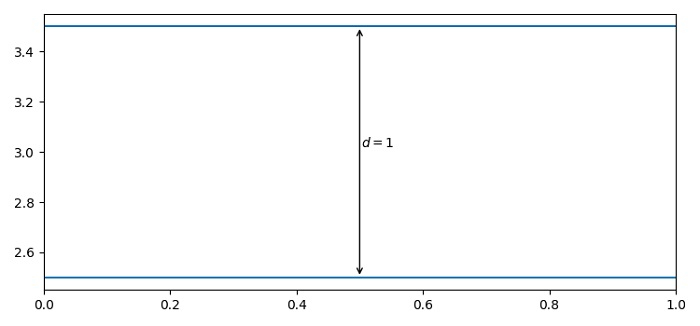

输出
