使用Python、Numpy和Matplotlib绘制掩蔽表面图
使用Python、Numpy和Matplotlib绘制掩蔽表面图,我们可以按照以下步骤进行操作 −
- 设置图形尺寸并调整子图之间和周围的填充。
- 创建一个新图形或激活现有图形。
- 将“ax”添加到图形作为子图布置的一部分。
- 从坐标向量pi和theta返回坐标矩阵。
- 使用掩蔽数据点创建x、y和z。
- 使用x、y和z数据点创建一个表面图。
- 要显示图形,请使用 show() 方法。
示例
import matplotlib.pyplot as plt
import numpy as np
plt.rcParams["figure.figsize"] = [7.00, 3.50]
plt.rcParams["figure.autolayout"] = True
fig = plt.figure()
ax = fig.add_subplot(111, projection="3d")
pi, theta = np.meshgrid(
np.arange(1, 10, 2) * np.pi / 4,
np.arange(1, 10, 2) * np.pi / 4)
x = np.cos(pi) * np.sin(theta)
y = np.sin(pi) * np.sin(theta)
z = np.ma.masked_where(x >= 0.01, y)
ax.plot_surface(x, y, z, color='red')
plt.show()

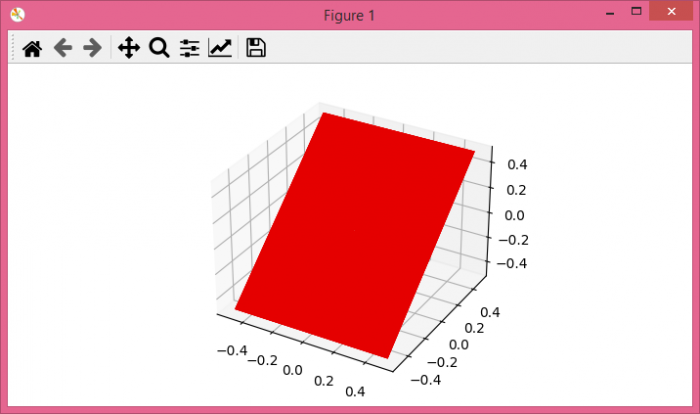

输出
会产生以下输出
