如何在图中使用自定义png图像标记(Matplotlib)?

如何在图中使用自定义png图像标记(Matplotlib)?

要在绘图中使用自定义png或jpg即图像作为标记,我们可以执行以下步骤-

  • 设置图形大小并调整子图之间和周围的填充。

  • 制作路径列表以存储图像的目录。

  • 制作点的列表(x和y)。

  • 使用 subplots() 方法创建一个图形和一组子图。

  • 要绘制图像而不是点,请迭代zipped x、y和paths。

  • 用图像和(x,y)点实例化 AnnotationBbox()

  • 在两个轴上放置 xticksyticks

  • 要显示图像,请使用 show() 方法。

示例

import matplotlib.pyplot as plt
from matplotlib.offsetbox import OffsetImage, AnnotationBbox

plt.rcParams["figure.figsize"] = [7.50, 3.50]
plt.rcParams["figure.autolayout"] = True

def getImage(path):
   return OffsetImage(plt.imread(path, format="jpg"), zoom=.1)

paths = ['globe.jpg', 'settings.jpg', 'settings.jpg', 'globe.jpg']
x = [8, 4, 3, 6]
y = [5, 3, 4, 7]
fig, ax = plt.subplots()
for x0, y0, path in zip(x, y, paths):
   ab = AnnotationBbox(getImage(path), (x0, y0), frameon=False)
   ax.add_artist(ab)
plt.xticks(range(10))
plt.yticks(range(10))
plt.show()
Python

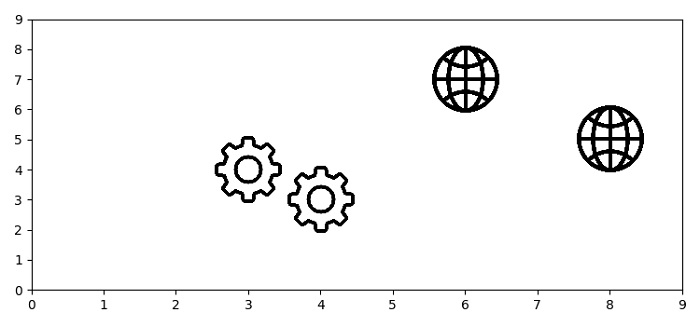

输出

如何在图中使用自定义png图像标记(Matplotlib)?
