如何从matplotlib中的轮廓中获取坐标？

要从matplotlib中的轮廓中获取坐标，可以按照以下步骤进行-

• 设置图形大小并调整子图之间的填充和周围的填充。
• 创建包含数据点的 x，y和m 的列表。
• 使用plt.contour（ x，y，m ）创建带有x，y和m数据点的轮廓图。
• 获取轮廓集实例。
• 获取集合的路径，并打印轮廓的顶点或坐标。
• 使用 show() 方法显示图像。

示例

import matplotlib.pyplot as plt

plt.rcParams["figure.figsize"] = [7.50, 3.50]
plt.rcParams["figure.autolayout"] = True

x = [1, 2, 3, 4]
y = [1, 2, 3, 4]
m = [[15, 14, 13, 12], [14, 12, 10, 8], [13, 10, 7, 4], [12, 8, 4, 0]]

cs = plt.contour(x, y, m)

for item in cs.collections:
   for i in item.get_paths():
      v = i.vertices
      x = v[:, 0]
      y = v[:, 1]
      print(x, y)
plt.show()

输出

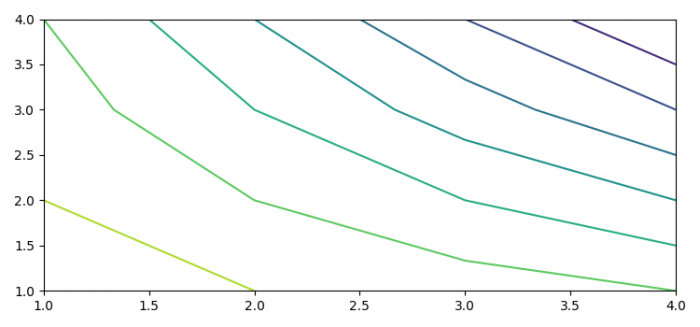

它将生成以下输出

此外，它将在终端上打印轮廓的坐标

[4.] [4.]
[4. 3.5] [3.5 4. ]
[4. 3.] [3. 4.]
[4.      3.33333333 3.     2.5 ] [2.5    3.     3.33333333 4.   ]
[4.      3. 2.66666667     2. ]  [2.     2.66666667   3.   4. ]
[4. 3. 2. 1.5] [1.5 2. 3. 4. ]
[4. 3. 2.     1.33333333 1. ] [1. 1.33333333 2. 3. 4. ]
[2. 1.] [1. 2.]
