使用Matplotlib 2D轮廓绘制添加额外轮廓线

使用Matplotlib 2D轮廓绘制添加额外轮廓线

要使用Matplotlib 2D轮廓绘制添加额外轮廓线,可以执行以下步骤−

  • 设置图形大小并调整子图间和周围的填充。

  • 创建函数 f(x,y) 以从 xy 获取 z 数据点。

  • 使用numpy创建 xy 数据点。

  • 使用Numpy创建水平列表。

  • 使用 contour() 方法创建轮廓图。

  • 标记轮廓图,并设置图形的标题。

  • 使用 show() 方法显示图形。

示例

import matplotlib.pyplot as plt
import numpy as np

plt.rcParams["figure.figsize"] = [7.50, 3.50]
plt.rcParams["figure.autolayout"] = True

def f(x, y):
   return np.sin(x) ** 10 + np.cos(10 + y * x) * np.cos(x)

x = np.linspace(0, 5, 50)
y = np.linspace(0, 5, 40)

X, Y = np.meshgrid(x, y)
Z = f(X, Y)
levels = np.arange(-1.0, 1.5, 0.25)
CS = plt.contour(X, Y, Z, levels=levels)

plt.clabel(CS, inline=1, fontsize=10)

plt.title('levels = {}'.format(levels.tolist()))

plt.show()
Python

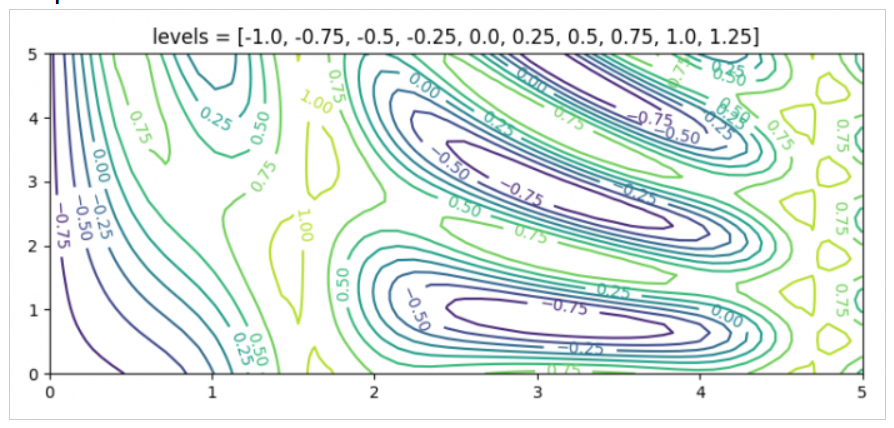

输出

使用Matplotlib 2D轮廓绘制添加额外轮廓线
