Matplotlib Label Line
简介
Matplotlib是一个强大的Python数据可视化库,它提供了丰富的绘图功能,能够生成各种类型的图表。其中,Label Line功能是Matplotlib中的一个常用功能,它可以让我们在图表上添加带有箭头的注释线。
Label Line的使用方法
Matplotlib提供了plt.annotate()
函数来实现Label Line的功能。该函数有多个参数,其中xy
参数表示注释的位置,xytext
参数表示注释文本的位置,arrowprops
参数表示注释箭头的样式。下面是一个简单的例子:
import matplotlib.pyplot as plt
plt.figure()
# 绘制点和直线
plt.plot([0, 1], [0, 1], 'r--')
# 添加带有箭头的注释线
plt.annotate('This point is on the line', xy=(0.5, 0.5), xytext=(0.6, 0.6),
arrowprops=dict(facecolor='black', arrowstyle='->'))
plt.show()

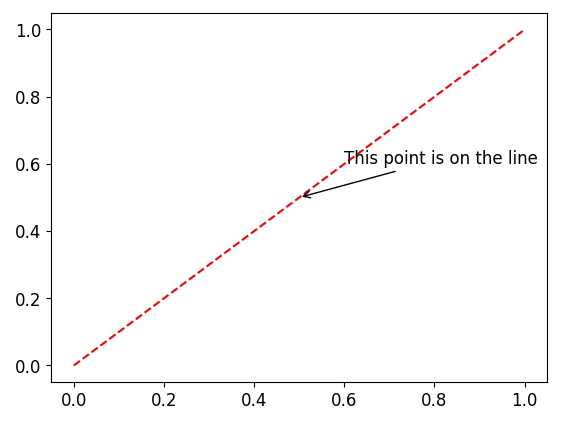

上述代码会生成一张包含注释线的图表,注释线起始于坐标(0.5, 0.5)
,结束于坐标(0.6, 0.6)
,并带有一个箭头。
自定义注释线的样式
除了基本的注释线样式,Matplotlib还提供了多种参数来控制注释线的样式。下面是一些常用的注释线样式参数:
arrowstyle
:箭头的样式,如'->'
表示一个标准箭头,'<|-|>'
表示一个带有中空点的箭头。linewidth
:注释线的宽度。color
:注释线的颜色。facecolor
:箭头的颜色。
示例代码及运行结果
为了更好地演示Matplotlib Label Line的使用方法,下面给出了一个示例代码及其运行结果。该示例代码绘制了一个散点图,并在每个散点上添加了带有箭头的注释线。
示例代码:
import numpy as np
import matplotlib.pyplot as plt
# 生成随机数据
np.random.seed(0)
x = np.random.randn(100)
y = np.random.randn(100)
# 创建图表
fig, ax = plt.subplots()
# 绘制散点图
ax.scatter(x, y)
# 添加注释线
for i in range(len(x)):
ax.annotate(f'({x[i]:.2f}, {y[i]:.2f})', (x[i], y[i]),
xytext=(x[i]+0.5, y[i]+0.5),
arrowprops=dict(facecolor='black', arrowstyle='->'))
# 显示图表
plt.show()

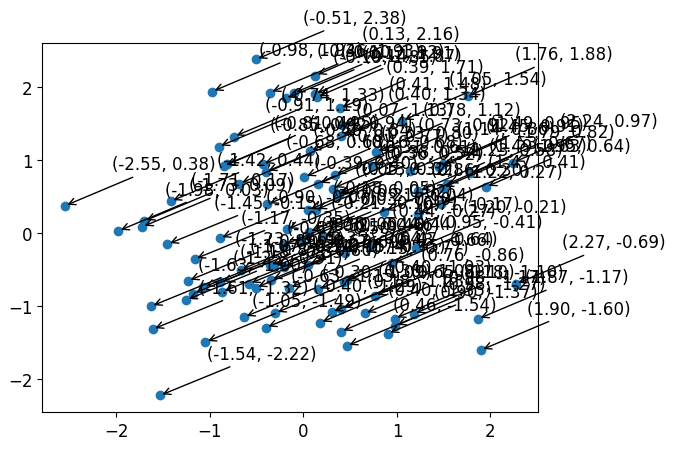

运行结果:
上述示例代码生成了一个包含100个随机散点图的图表,并在每个散点上添加了带有箭头的注释线。注释的内容为散点的坐标。
小结
Matplotlib的Label Line功能非常实用,可以在图表中添加带有箭头的注释线,提高图表的可读性和美观性。我们可以通过plt.annotate()
函数自定义注释线的样式,并根据实际需求对其进行适当调整。
