如何使用ChartJS实现混合图表

在这篇文章中，我们学习如何使用JavaScript ChartJS插件实现混合图表。

混合图表也被称为组合图表。它们是两种或多种图表类型的组合，比如柱状图和折线图、列图和折线图、区域图、列图和折线图以及许多其他组合的图表类型。它们有助于在视觉上专注于数据集之间的差异，并且使得易于查看彼此之间的关系。

混合图表的用途：

可以很容易地在图表或图形中显示异常值。
能够显示不同数据集之间的关系。
数据可视化变得简单。
实现方法：
- 在HTML设计中，使用<canvas>标签来显示混合图表。
- 在代码的script部分，通过设置库的type、data和options属性来实例化ChartJS对象。
- 使用JavaScript的getContext()方法在画布上获取绘图上下文。
- 根据图表中数据集的样式需求，设置其他属性或属性。
- 根据可用于代码实现的数据，制作条形图和折线图的组合。

CDN 链接:

<script src=”https://ajax.googleapis.com/ajax/libs/jquery/3.6.1/jquery.min.js”></script>
<script src=”https://cdnjs.cloudflare.com/ajax/libs/Chart.js/4.1.2/chart.umd.js”></script>

语法:

new Chart($("#ID"), {
    type: '...',
    data: { ... },
    options: { ... }
});

示例1： 以下代码演示了一个简单的条形图和折线图的混合图表示例。它在图表底部显示了一段时间内（一年中的月份）商品销售量的混合图表。折线图以柱状图的形式在垂直轴上展示了进行销售的顾客数量。

HTML

<!DOCTYPE html>
<html>
<head>
    <title>Chart JS Mixed Chart </title>
    <script src=
"https://ajax.googleapis.com/ajax/libs/jquery/3.6.1/jquery.min.js">
    </script>
    <script src=
"https://cdnjs.cloudflare.com/ajax/libs/Chart.js/4.1.2/chart.umd.js">
    </script>
</head>
<body>
    <div>
        <h1 style="color:green">GeeksforGeeks</h1>
        <h3>Chart JS Bar and Line Mixed Chart </h3>
        <div>
            <canvas id="mixedChartID"></canvas>
        </div>
    </div>

    <script>
        var mychart = document.getElementById(
            "mixedChartID").getContext("2d");
        // Mixed chart showing sales of goods
        // over a period of time
        new Chart(mychart, {
            type: 'bar',
            data: {
                datasets: [{
                    label: 'Sales volume in lakhs',
                    data: [60, 30,20,45, 50, 40],
                    borderColor:"green",
                    borderWidth:2
                    }, {
                    label: 'no. of customers',
                    data: [20, 10, 15, 31,40,35],
                    type: 'line',
                    fill:true,
                    lineTension: 0.1,

                }],//end data sets
                labels: ['January', 'February',
                    'March', 'April','May','June']
            }//end data
        });
    </script>
</body>
</html>

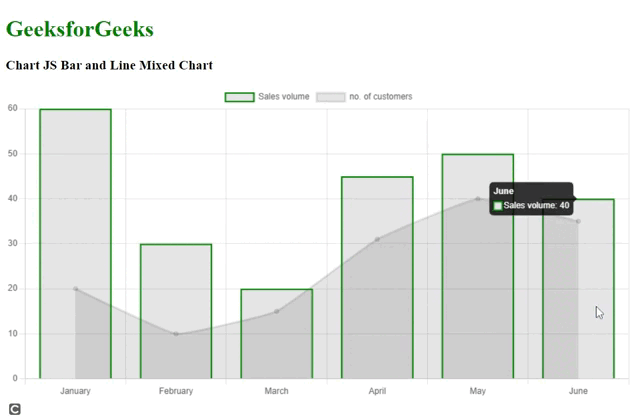

输出:

如何使用ChartJS实现混合图表

示例2： 以下代码演示了与示例1中解释的类似的图表，但增加了另一个折线图。它展示了一个条形图，显示了以千万为单位的月度销售数据，还有两个折线图，一个是预期销售额，另一个是随着时间变化的利润曲线（一年中的月份）。

HTML

<!DOCTYPE html>
<html>
<head>
    <title>Chart JS Mixed Chart </title>
    <script src=
"https://ajax.googleapis.com/ajax/libs/jquery/3.6.1/jquery.min.js">
    </script>
    <script src=
"https://cdnjs.cloudflare.com/ajax/libs/Chart.js/4.1.2/chart.umd.js">
    </script>
</head>
<body>
    <div>
        <h1 style="color:green">GeeksforGeeks</h1>
        <h3>Chart JS Bar and Line Mixed Chart </h3>
        <div>
            <canvas id="mixedChartID"></canvas>
        </div>
    </div>

    <script>
        var mychart = document.getElementById(
            "mixedChartID").getContext("2d");

        new Chart(mychart, {
            type: 'bar',
            title: {
                text: "Monthly Sales Data"
            },
            data: {
                datasets: [{
                    label: 'Monthly Sales data in lakhs',
                    data: [60, 30,20,45, 50, 40,35,77],
                    type: 'bar',
                    borderColor:"blue",
                    borderWidth:2
                    }, {
                    label: 'Expected sales',
                    data: [35, 15, 18, 38,45,35,27,65],
                    type: 'line',
                    borderColor:"green"
                },
                {
                    type:'line',
                    data:[20,8,12,29,35,30,20,50],
                    label: 'Profit',
                    borderColor: "red",
                    fill:true,
                    backgroundColor: "pink",
                    lineTension:0.2

                }
                ],//end data sets
                labels: ['January', 'February', 'March', 'April',
                    'May','June','July','August']
            }//end data
        });
    </script>
</body>
</html>

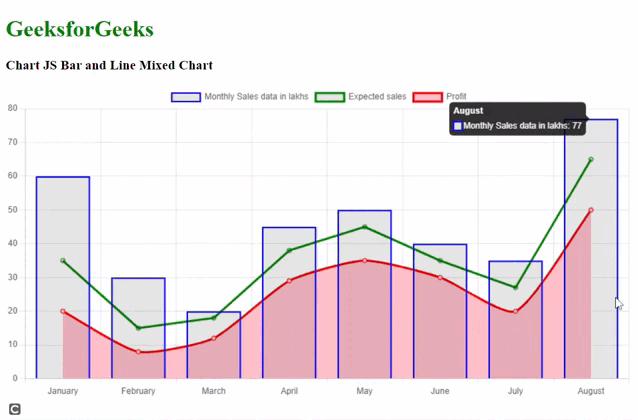

输出:

如何使用ChartJS实现混合图表
