JavaScript 如何绘制通过多个点的平滑曲线

JavaScript 如何绘制通过多个点的平滑曲线

在本文中,我们将使用JavaScript绘制通过多个点的平滑曲线。

方法: 绘制通过多个点的平滑曲线是一个具有挑战性的任务。有许多算法可以帮助我们使用特定的点来绘制曲线。贝塞尔曲线是曲线绘制技术之一。关于如何使用JavaScript绘制通过多个点的平滑曲线始终有很多讨论。所以,我们需要绘制通过多个点的平滑曲线。为了绘制一条线,我们应该有线的斜率。所以这里我们通过多个x和y的输入来计算线的斜率。为了绘制平滑曲线,我们应该有多个输入/点,通过这些输入/点我们可以绘制平滑曲线。这里我们尝试获取一个随机数,用于绘制平滑曲线。在这里,我们给出了一些关于使用多个点绘制平滑曲线的想法。请查看这段代码,我们将进一步解释。

示例: 此示例展示了上述方法的用法。

<h1 style="color:green">
    GeeksforGeeks
</h1>

<canvas id="GFG" width="600" height="400"
        style="border: 2px solid black">
</canvas>

<script>
    var cv = document.getElementById("GFG");
    var ctx = cv.getContext("2d");

    function gradient(a, b) {
        return (b.y-a.y)/(b.x-a.x);
    }

    function bzCurve(points, f, t) {
        if (typeof(f) == 'undefined') f = 0.3;
        if (typeof(t) == 'undefined') t = 0.6;

        ctx.beginPath();
        ctx.moveTo(points[0].x, points[0].y);

        var m = 0;
        var dx1 = 0;
        var dy1 = 0;

        var preP = points[0];

        for (var i = 1; i < points.length; i++) {
            var curP = points[i];
            nexP = points[i + 1];
            if (nexP) {
                m = gradient(preP, nexP);
                dx2 = (nexP.x - curP.x) * -f;
                dy2 = dx2 * m * t;
            } else {
                dx2 = 0;
                dy2 = 0;
            }

            ctx.bezierCurveTo(
                preP.x - dx1, preP.y - dy1,
                curP.x + dx2, curP.y + dy2,
                curP.x, curP.y
            );

            dx1 = dx2;
            dy1 = dy2;
            preP = curP;
        }
        ctx.stroke();
    }

    // Generate random data
    var lines = [];
    var X = 10;
    var t = 40; // control the width of X.
    for (var i = 0; i < 100; i++ ) {
        Y = Math.floor((Math.random() * 300) + 50);
        p = { x: X, y: Y };
        lines.push(p);
        X = X + t;
    }

    // Draw smooth line
    ctx.setLineDash([0]);
    ctx.lineWidth = 2;
    ctx.strokeStyle = "green";
    bzCurve(lines, 0.3, 1);
</script>
HTML

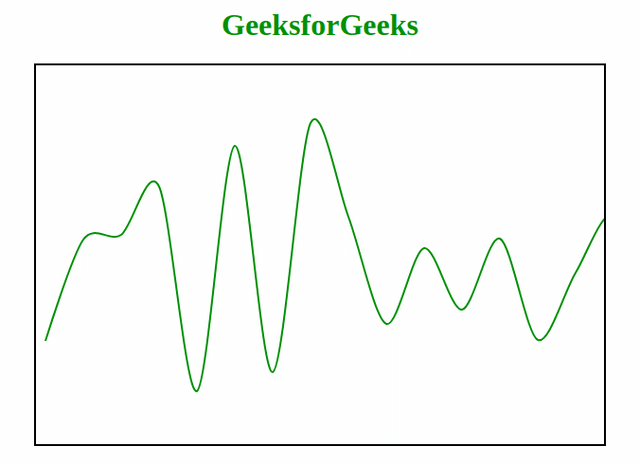

输出:

JavaScript 如何绘制通过多个点的平滑曲线

说明: 当我们运行这个程序时,每次它都会采用随机输入,这就是为什么它在每次执行时都会生成一个新的平滑曲线。

  • 先决条件:HTML Canvas基础知识
  • 使用DOM概念,将canvas对象的引用存储在变量‘cv’中。
  • 如果没有canvas的绘图上下文,就无法在其上绘制任何内容。
 var cv = document.getElementById("GFG");
var ctx = cv.getContext("2d");
JavaScript
  • 渐变函数返回线的斜率。
function gradient(a, b) {
            return (b.y-a.y)/(b.x-a.x);
}
JavaScript
  • The beginPath方法用于开始或重置路径。
  • The MoveTo方法用于将路径移动到画布上的指定点。
  ctx.beginPath();
ctx.moveTo(points[0].x, points[0].y);
JavaScript
  • Stroke 用于绘制您使用所有这些方法定义的路径。
ctx.stroke();
JavaScript
