如何使用matplotlib绘制甘特图?

在项目规划中,甘特图被广泛用于展示项目进度。它是一种条形图,垂直轴上列出了任务,水平轴上列出了时间间隔。图表中水平条形的宽度表示每个活动的持续时间。

要在matplotlib中绘制甘特图,可以使用 broken_barh() 方法。

步骤

  • 设置图形大小并调整子图间和周围的填充。

  • 创建一个图形和一组子图。

  • 绘制一组水平矩形。

  • 设置轴的 yx 限制。

  • 要显示图像,请使用 show() 方法。

示例

import matplotlib.pyplot as plt

# 设置图形大小
plt.rcParams["figure.figsize"] = [7.50, 3.50]
plt.rcParams["figure.autolayout"] = True

# 创建一个图形和一组子图
fig, ax = plt.subplots()

# 绘制一组水平矩形
ax.broken_barh([(110, 30), (150, 10)], (10, 9), facecolors='tab:blue')
ax.broken_barh([(10, 50), (100, 20), (130, 10)], (20, 9), facecolors='tab:orange')

# 设置轴的ylim和xlim
ax.set_ylim(5, 35)
ax.set_xlim(0, 200)

# 显示图像
plt.show()
Bash

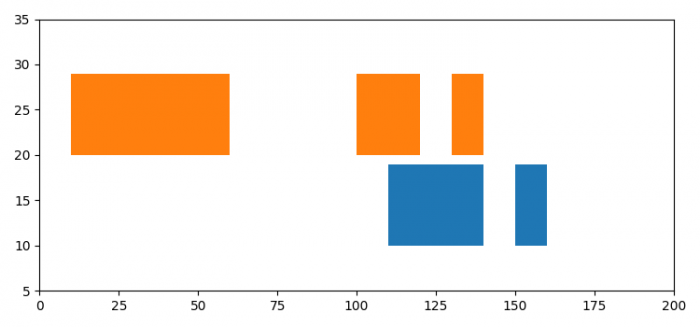

输出

它将产生以下输出 –

如何使用matplotlib绘制甘特图?
