当前位置：极客教程 > R语言 > R语言 教程 > R语言 使用correlogram可视化相关矩阵

R语言 使用correlogram可视化相关矩阵

R语言 使用correlogram可视化相关矩阵

相关矩阵的图表被称为 ” 相关图”。 这通常用于突出数据集或数据表中相关度最高的变量。图中的相关系数是根据数值来着色的。根据各变量之间的关联程度，我们可以对相关矩阵进行相应的重新排序。

R语言中的相关图

在R中，我们将使用 “corrplot “包来 实现相关图。因此，为了从R控制台中安装该包，我们应该执行以下命令。

install.packages("corrplot")
R

一旦我们正确地安装了该软件包，我们将使用 library() 函数在我们的R脚本中加载该软件包，如下所示。

library("corrplot")
R

我们现在将看到如何在R编程中实现相关图。我们将通过一个例子来详细解释如何一步一步地实现。

例子

第1步：[相关分析的数据]：第一项工作是选择一个合适的数据集来实现这个概念。在我们的例子中，我们将使用 “mtcars “数据集，它是R的一个内置数据集，我们将看到这个数据集中的一些数据。

# Correlogram in R
# including the required packages
library(corrplot)

head(mtcars)
R

输出

head(mtcars)
                   mpg cyl disp  hp drat    wt  qsec vs am gear carb
Mazda RX4         21.0   6  160 110 3.90 2.620 16.46  0  1    4    4
Mazda RX4 Wag     21.0   6  160 110 3.90 2.875 17.02  0  1    4    4
Datsun 710        22.8   4  108  93 3.85 2.320 18.61  1  1    4    1
Hornet 4 Drive    21.4   6  258 110 3.08 3.215 19.44  1  0    3    1
Hornet Sportabout 18.7   8  360 175 3.15 3.440 17.02  0  0    3    2
Valiant           18.1   6  225 105 2.76 3.460 20.22  1  0    3    1
R

第2步：[计算相关矩阵]： 我们现在将计算一个相关矩阵，我们想为其绘制相关图。我们将使用 cor() 函数来计算一个相关矩阵。

# Correlogram in R
# required packages
library(corrplot)

head(mtcars)
#correlation matrix
M<-cor(mtcars)
head(round(M,2))
R

输出

head(round(M,2))
       mpg   cyl  disp    hp  drat    wt  qsec    vs    am  gear  carb
mpg   1.00 -0.85 -0.85 -0.78  0.68 -0.87  0.42  0.66  0.60  0.48 -0.55
cyl  -0.85  1.00  0.90  0.83 -0.70  0.78 -0.59 -0.81 -0.52 -0.49  0.53
disp -0.85  0.90  1.00  0.79 -0.71  0.89 -0.43 -0.71 -0.59 -0.56  0.39
hp   -0.78  0.83  0.79  1.00 -0.45  0.66 -0.71 -0.72 -0.24 -0.13  0.75
drat  0.68 -0.70 -0.71 -0.45  1.00 -0.71  0.09  0.44  0.71  0.70 -0.09
wt   -0.87  0.78  0.89  0.66 -0.71  1.00 -0.17 -0.55 -0.69 -0.58  0.43
R

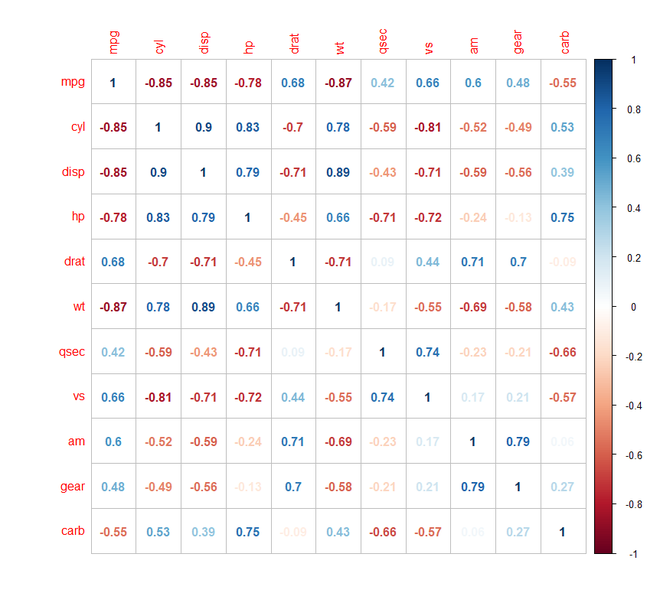

第3步：[使用方法参数进行可视化]： 首先，我们将看到如何将相关图以不同的形状进行可视化，如圆形、饼形、椭圆，等等。我们将使用 corrplot() 函数并在其 方法参数 中提到形状 。

# Correlogram in R
# required packages
library(corrplot)

head(mtcars)
#correlation matrix
M<-cor(mtcars)
head(round(M,2))

#visualizing correlogram
#as circle
corrplot(M, method="circle")
# as pie
corrplot(M, method="pie")
# as colour
corrplot(M, method="color")
# as number
corrplot(M, method="number")
R

输出

在R编程中使用correlogram可视化相关矩阵

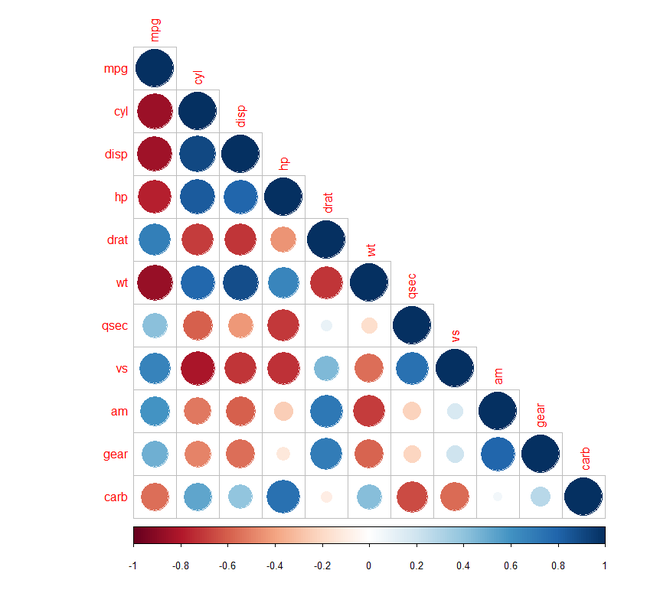

第4步：[使用类型参数进行可视化]： 我们将看到如何将不同类型的相关图可视化，如上三角矩阵和下三角矩阵。我们将使用 corrplot() 函数并提及 类型参数

# Correlogram in R
# required package
library(corrplot)

head(mtcars)

# correlation matrix
M<-cor(mtcars)
head(round(M,2))

# types
# upper triangular matrix
corrplot(M, type="upper")

# lower triangular matrix
corrplot(M, type="lower")
R

输出

在R编程中使用correlogram可视化相关矩阵

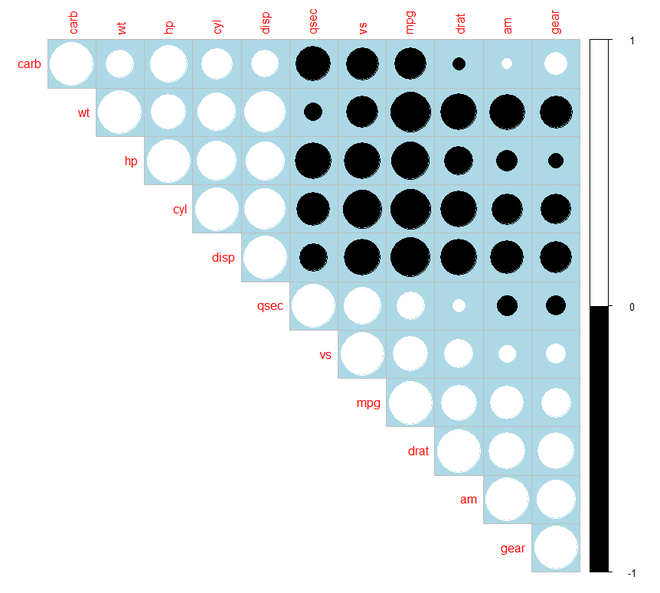

第5步：[重新排列相关图]： 我们将看到如何重新排列相关图。我们将使用 corrplot() 函数并提及 顺序参数 我们将使用 “hclust “排序来进行分层聚类。

# Correlogram in R
# required packages
library(corrplot)

head(mtcars)

# correlation matrix
M<-cor(mtcars)
head(round(M, 2))

# reordering
# correlogram with hclust reordering
corrplot(M, type = "upper", order = "hclust")

# Using different color spectrum
col<- colorRampPalette(c("red", "white", "blue"))(20)
corrplot(M, type="upper", order = "hclust", col = col)

# Change background color to lightblue
corrplot(M, type="upper", order="hclust",
         col = c("black", "white"),
         bg = "lightblue")
R

输出

在R编程中使用correlogram可视化相关矩阵

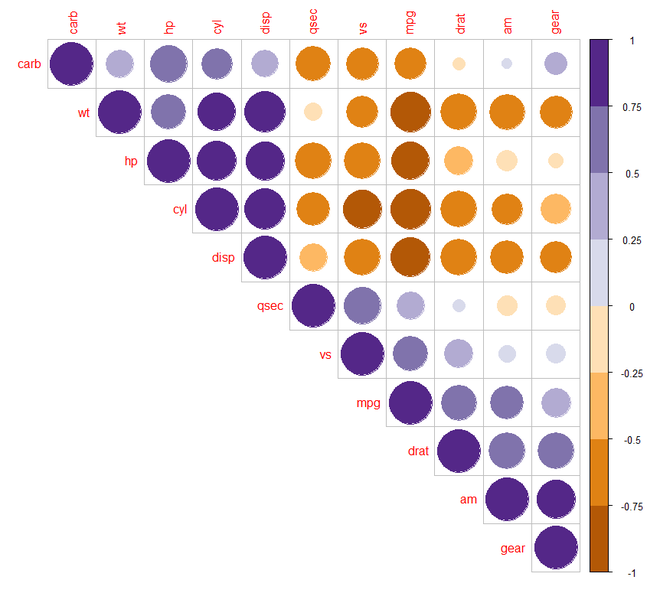

第6步：[改变相关图的颜色]：我们现在将看到如何改变相关图的颜色。为了这个目的，我们已经安装了 “RColorBrewer “包 ，并将其添加到我们的R脚本中以使用其调色板的颜色。

# Correlogram in R
# required package
library(corrplot)
library(RColorBrewer)

head(mtcars)

# correlation matrix
M<-cor(mtcars)
head(round(M, 2))

# changing colour of the correlogram
corrplot(M, type="upper", order = "hclust",
         col=brewer.pal(n = 8, name = "RdBu"))
corrplot(M, type="upper", order = "hclust",
         col=brewer.pal(n = 8, name = "RdYlBu"))
corrplot(M, type="upper", order = "hclust",
         col=brewer.pal(n = 8, name = "PuOr"))
R

输出

在R编程中使用correlogram可视化相关矩阵

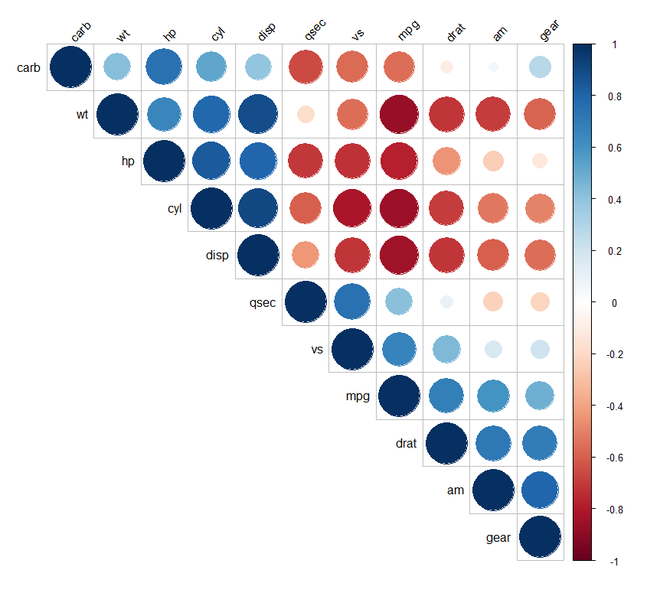

第7步：[改变文本标签的颜色和旋转]： 为此，我们将在 corrplot() 函数中加入 tl.col和tl.str 参数。

# Correlogram in R
# required packages
library(corrplot)
library(RColorBrewer)

head(mtcars)

# correlation matrix
M<-cor(mtcars)
head(round(M, 2))

# changing the colour and
# rotation of the text labels
corrplot(M, type = "upper", order = "hclust",
         tl.col = "black", tl.srt = 45)
R

输出

在R编程中使用correlogram可视化相关矩阵

第8步：[计算相关性的P值]： 在我们向相关图添加显著性检验之前，我们将使用一个自定义的R函数计算相关性的 P值 ，如下所示。

# Correlogram in R
# required package
library(corrplot)

head(mtcars)
M<-cor(mtcars)
head(round(M,2))

# mat : is a matrix of data
# ... : further arguments to pass
# to the native R cor.test function
cor.mtest <- function(mat, ...)
{
  mat <- as.matrix(mat)
  n <- ncol(mat)
  p.mat<- matrix(NA, n, n)
  diag(p.mat) <- 0
  for (i in 1:(n - 1))
  {
    for (j in (i + 1):n)
    {
      tmp <- cor.test(mat[, i], mat[, j], ...)
      p.mat[i, j] <- p.mat[j, i] <- tmp$p.value
    }
  }
  colnames(p.mat) <- rownames(p.mat) <- colnames(mat)
  p.mat
}

# matrix of the p-value of the correlation
p.mat <- cor.mtest(mtcars)
head(p.mat[, 1:5])
R

输出

head(p.mat[, 1:5])
              mpg          cyl         disp           hp         drat
mpg  0.000000e+00 6.112687e-10 9.380327e-10 1.787835e-07 1.776240e-05
cyl  6.112687e-10 0.000000e+00 1.802838e-12 3.477861e-09 8.244636e-06
disp 9.380327e-10 1.802838e-12 0.000000e+00 7.142679e-08 5.282022e-06
hp   1.787835e-07 3.477861e-09 7.142679e-08 0.000000e+00 9.988772e-03
drat 1.776240e-05 8.244636e-06 5.282022e-06 9.988772e-03 0.000000e+00
wt   1.293959e-10 1.217567e-07 1.222320e-11 4.145827e-05 4.784260e-06
R

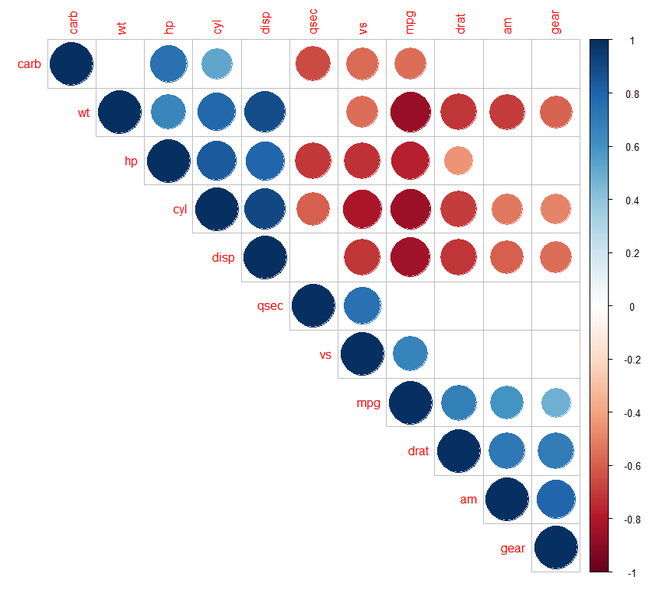

第9步：[添加显著性检验]： 我们需要在 corrplot() 函数中添加 sig.level和insig参数 。如果p值大于0.01，那么它就是一个不显著的值，对它来说，单元格要么是空白，要么是交叉。

# Correlogram in R
# required package
library(corrplot)

head(mtcars)
M<-cor(mtcars)
head(round(M, 2))

library(corrplot)

# mat : is a matrix of data
# ... : further arguments to pass
# to the native R cor.test function
cor.mtest <- function(mat, ...)
{
  mat <- as.matrix(mat)
  n <- ncol(mat)
  p.mat<- matrix(NA, n, n)
  diag(p.mat) <- 0
  for (i in 1:(n - 1))
  {
    for (j in (i + 1):n)
    {
      tmp <- cor.test(mat[, i], mat[, j], ...)
      p.mat[i, j] <- p.mat[j, i] <- tmp$p.value
    }
  }
  colnames(p.mat) <- rownames(p.mat) <- colnames(mat)
  p.mat
}

# matrix of the p-value of the correlation
p.mat <- cor.mtest(mtcars)
head(p.mat[, 1:5])

# Specialized the insignificant value
# according to the significant level
corrplot(M, type = "upper", order = "hclust",
         p.mat = p.mat, sig.level = 0.01)

# Leave blank on no significant coefficient
corrplot(M, type = "upper", order = "hclust",
         p.mat = p.mat, sig.level = 0.01,
         insig = "blank")
R

输出

在R编程中使用correlogram可视化相关矩阵

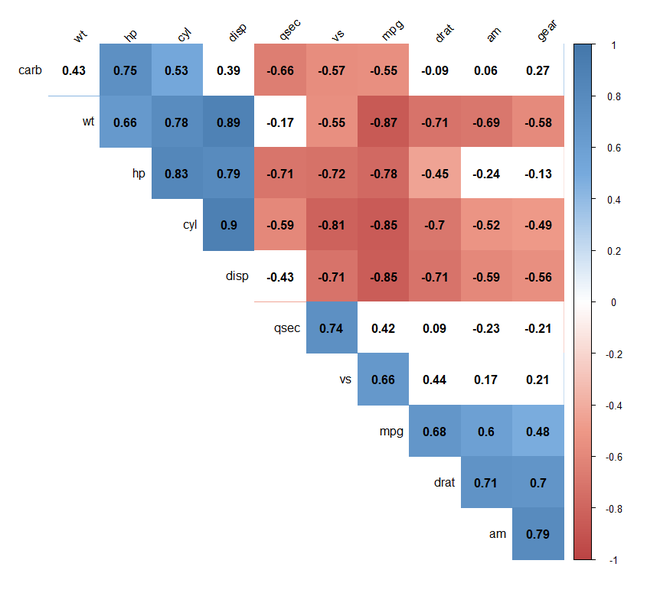

第10步:[自定义相关图]： 我们可以使用 corrplot() 函数中所要求的参数自定义我们的相关图并调整它们的值。

# Correlogram in R
# required package
library(corrplot)
library(RColorBrewer)

head(mtcars)
M<-cor(mtcars)
head(round(M,2))

# customize the correlogram
library(corrplot)
col <- colorRampPalette(c("#BB4444", "#EE9988",
                          "#FFFFFF", "#77AADD",
                          "#4477AA"))

corrplot(M, method = "color", col = col(200),
         type = "upper", order = "hclust",
         addCoef.col = "black", # Add coefficient of correlation
         tl.col="black", tl.srt = 45, # Text label color and rotation

         # Combine with significance
         p.mat = p.mat, sig.level = 0.01, insig = "blank",

         # hide correlation coefficient
         # on the principal diagonal
         diag = FALSE
)
R

输出

在R编程中使用correlogram可视化相关矩阵
