R语言叠加面积图

面积图 被定义为两个系列之间共享共同区域的填充区域。如果你知道面积图， 堆积面积图 就很容易理解。这种图在同一图上显示几个组的成本/价值的演变。每个组的值都显示在每个组的上面。利用这个图，我们可以分析每个组中存在的变量的总数值，以及每个组的重要性。

R使用函数 geom_area() 来创建叠加面积图。

语法： ggplot(Data, aes(x=x_variable, y=y_variable, fill=group_variable))+ geom_area()

参数

Data： 该参数包含整个数据集，用于叠加区域图。
x：该参数包含叠加区域图中X轴的变量数值。
y：该参数包含叠加区域图中y轴变量的数值。
fill： 该参数包含数据组列，主要用于叠加区域图的分析。

创建一个基本的叠加区域图

第1步：导入数据包

library(ggplot2)
library(dplyr)
library(tidyverse)

第2步：创建数据集

在组列中，”四个方向 “被复制了4次。年份一栏，序列从2017年到2020年产生，各4次。价格一栏，由runif(n, min, max)函数生成。

group <- rep(c("NORTH","SOUTH","EAST","WEST"),times=4)
year <- as.numeric(rep(seq(2017,2020),each=4))
price <- runif(16, 50, 100)

data <- data.frame(year, price, group)

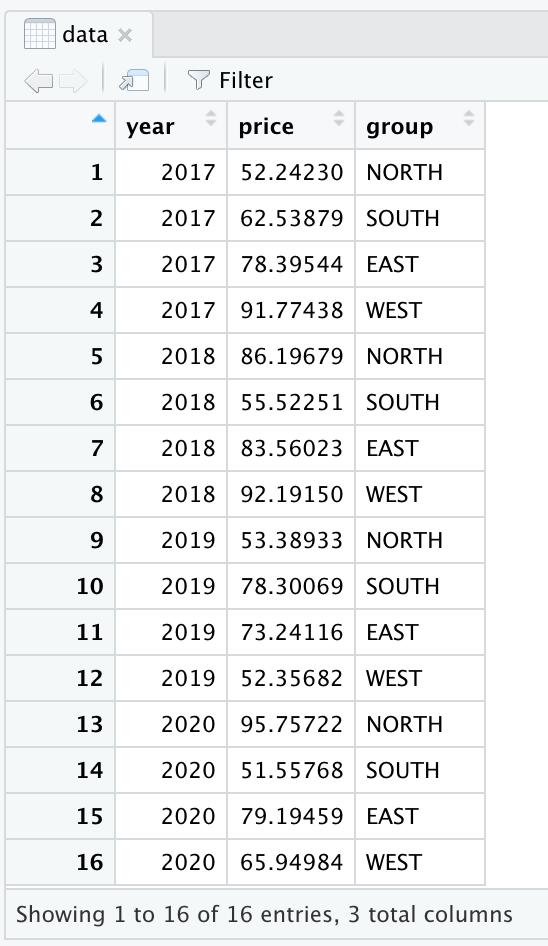

输出

使用R的叠加面积图

第3步：绘制数据图

ggplot(data, aes(x=year, y=price, fill=group)) + geom_area()

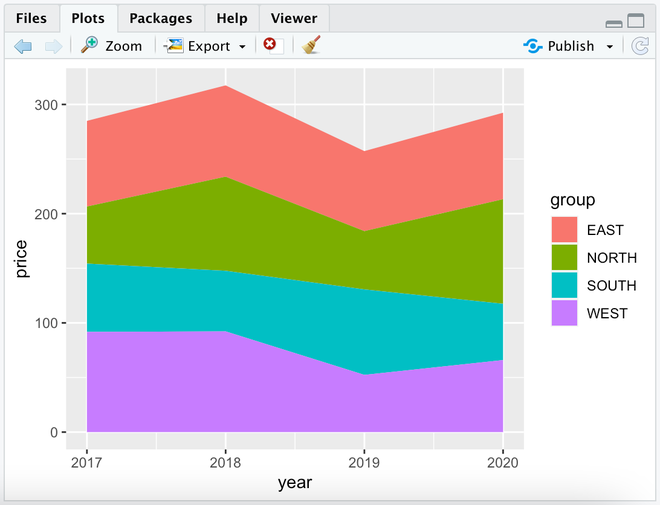

输出

使用R的叠加面积图

叠加面积百分比图

在基本的叠加区域图中，如果我们对每组的相对利益感兴趣，那么我们可以画一个百分比叠加区域图。这个图表将对我们的数据进行归一化处理，然后进行绘制。这可以用 dplyr 库来完成。

第1步：计算百分比

data <- data  %>%
+     group_by(year, group) %>%
+     summarise(n = sum(price)) %>%
+     mutate(percentage = n / sum(n))

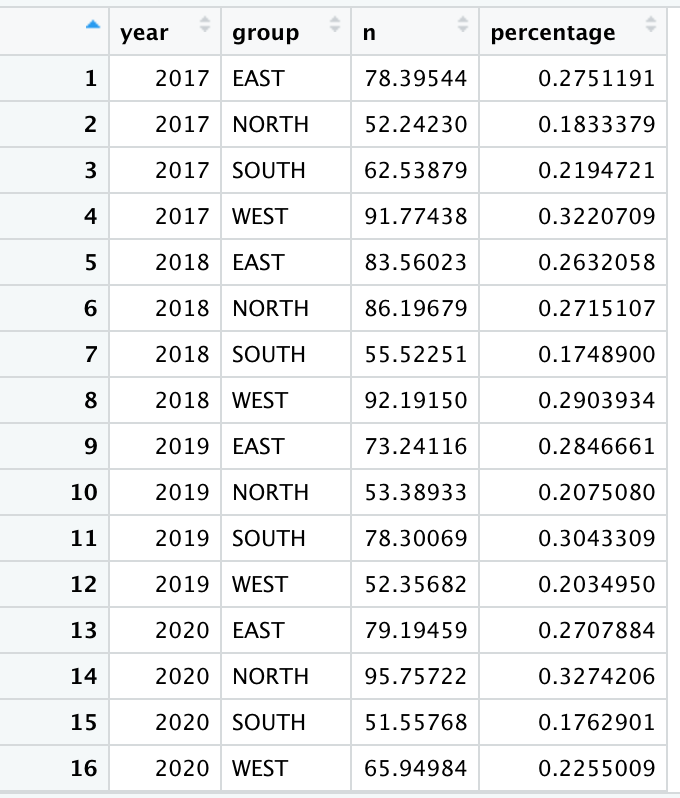

输出

使用R的叠加面积图

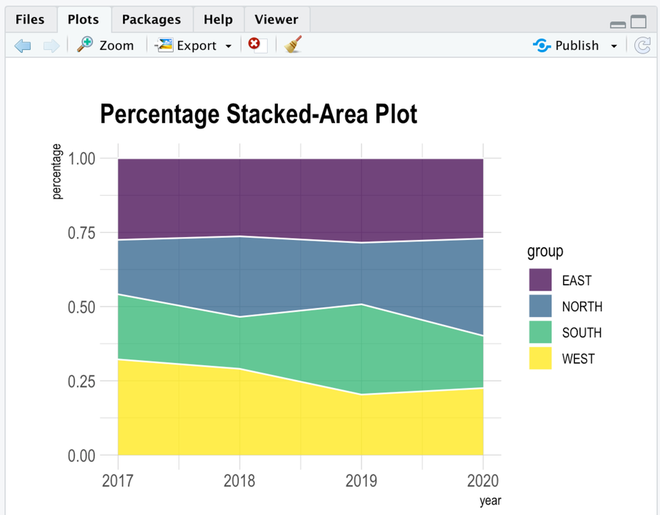

第2步：绘制数据

我们可以通过Viridis库在图中添加颜色，通过ggtitle添加 标题， 以及通过hrbrthemes包的theme_ipsum添加颜色

library(viridis)
library(hrbrthemes)

ggplot(data, aes(x=year, y=percentage, fill=group))
+     geom_area(alpha=0.8 , size=.5, colour="white")
+    scale_fill_viridis(discrete = T)
+    theme_ipsum()
+     ggtitle("Percentage Stacked-Area Plot")
