R语言 创建3D图 – persp()函数

R语言中的3D绘图是用来添加标题，改变观察方向，以及为绘图添加颜色和阴影的。 persp() 函数，它用于在透视视图中创建三维曲面。该函数将在x-y平面上绘制曲面的透视图。persp()被定义为一个通用函数。此外，它还可以通过trans3d()函数，用线()或点()在三维图上叠加其他图形元素。

R编程语言中的persp()函数

语法： persp(x, y, z)

参数： 该函数接受不同的参数，即 x、y和z ，其中x和y是定义沿x轴和y轴的位置的向量，z轴将是矩阵z中的表面高度。

返回值： persp()返回用于将三维坐标（x，y，z）用同质四维坐标（x，y，z，t）投影到二维平面的观察变换矩阵。

例1：简单的直角圆锥体

# To illustrate simple right circular cone
cone <- function(x, y){
sqrt(x ^ 2 + y ^ 2)
}

# prepare variables.
x <- y <- seq(-1, 1, length = 30)
z <- outer(x, y, cone)

# plot the 3D surface
persp(x, y, z)

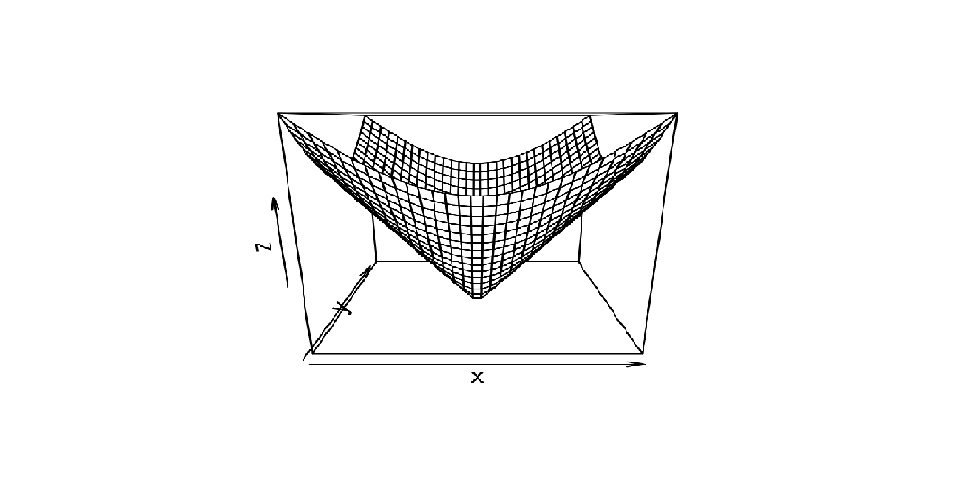

输出

在上面的代码中，函数seq()生成一个等距数字的向量。outer()函数在x和y的每个组合上应用函数圆锥。

例2：在图中添加标题和标记轴

# Adding Titles and Labeling Axes to Plot
cone <- function(x, y){
sqrt(x ^ 2 + y ^ 2)
}

# prepare variables.
x <- y <- seq(-1, 1, length = 30)
z <- outer(x, y, cone)

# plot the 3D surface
# Adding Titles and Labeling Axes to Plot
persp(x, y, z,
main="Perspective Plot of a Cone",
zlab = "Height",
theta = 30, phi = 15,
col = "orange", shade = 0.4)

输出

在上述代码中，xlab、ylab和zlab可以用来标记三个轴。Theta和phi是观测方向。

例3：可视化一个简单的DEM（数字高程模型）

# Visualizing a simple DEM model

z <- 2 * volcano     # Exaggerate the relief
x <- 10 * (1:nrow(z)) # 10 meter spacing (S to N)
y <- 10 * (1:ncol(z)) # 10 meter spacing (E to W)


# Don't draw the grid lines : border = NA
par(bg = "gray")
persp(x, y, z, theta = 135, phi = 30,
      col = "brown", scale = FALSE,
    ltheta = -120, shade = 0.75,
      border = NA, box = FALSE)

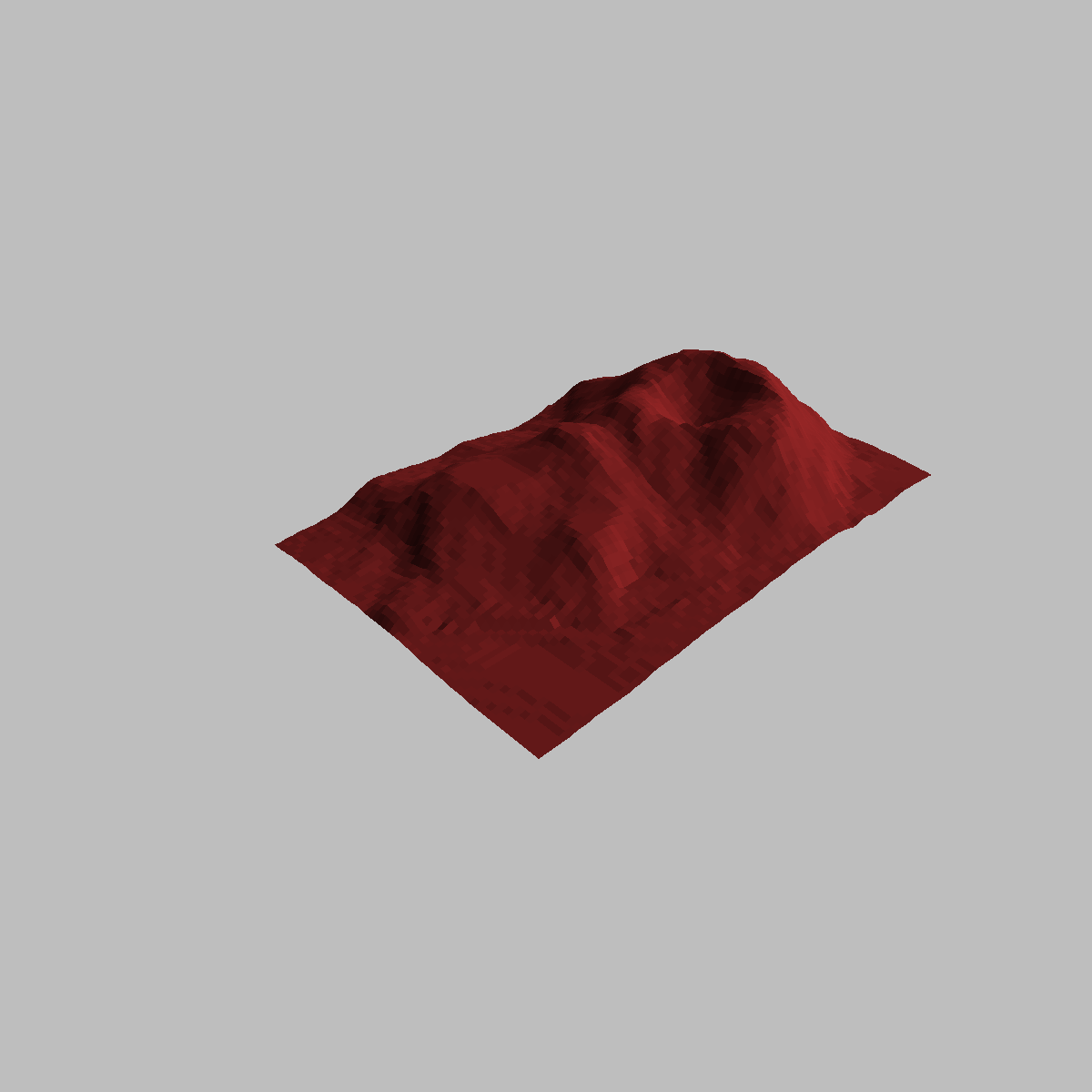

输出
