在Excel中创建带有系列选择复选框的交互式图表

在Excel中创建带有系列选择复选框的交互式图表

大多数情况下,我们会插入图表以更好地呈现数据,有时,我们会使用一个允许选择多个系列选项的图表。在这种特定情况下,您可能希望通过选中相应的复选框来显示系列。

具有系列选择功能的交互式图表

假设您可以访问名为“我的公司有限公司”的公司的财务数据,并且您对确定公司的收入在过去的几个季度中如何变化感兴趣。同时,您还应该评估与之前年份的发展关系。

第1步

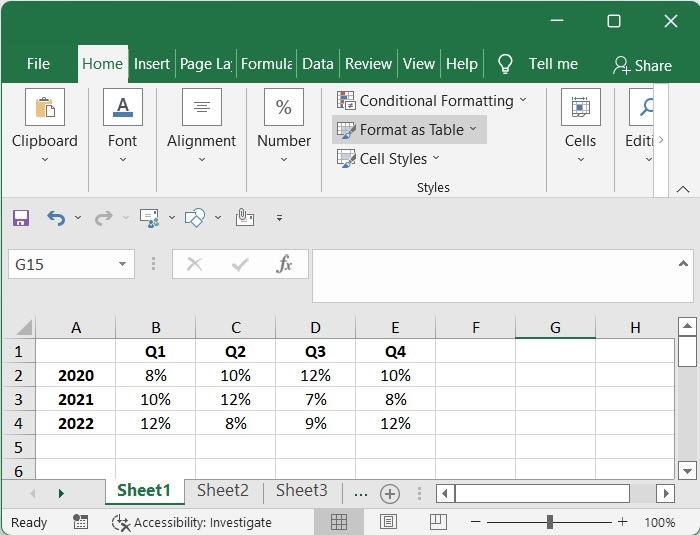

收集从2020年到2022年的季度业绩并组织起来。

在Excel中创建带有系列选择复选框的交互式图表

第2步

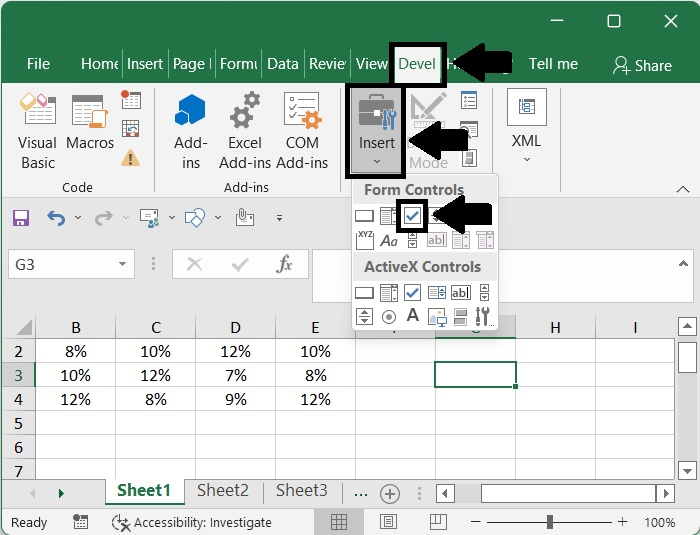

为创建复选框,选择 开发人员选项卡 ,然后转到 插入 ,然后选择 表单控件 ,最后选择复选框。

在Excel中创建带有系列选择复选框的交互式图表

第3步

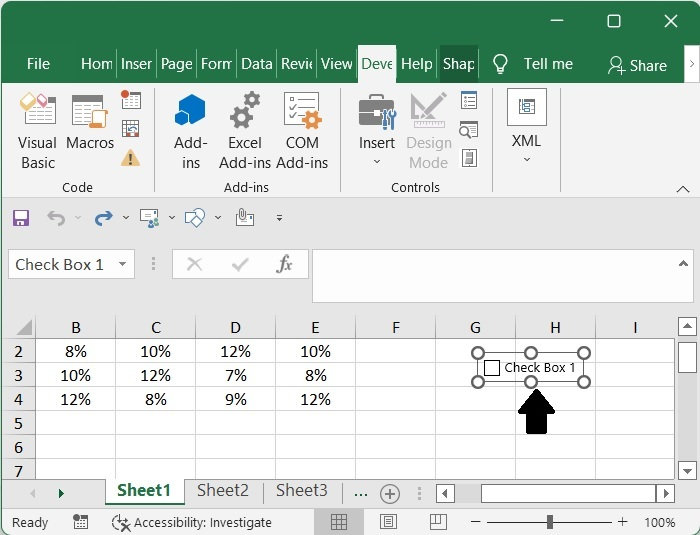

您可以在工作表中的任何位置单击并输入复选框。

在Excel中创建带有系列选择复选框的交互式图表

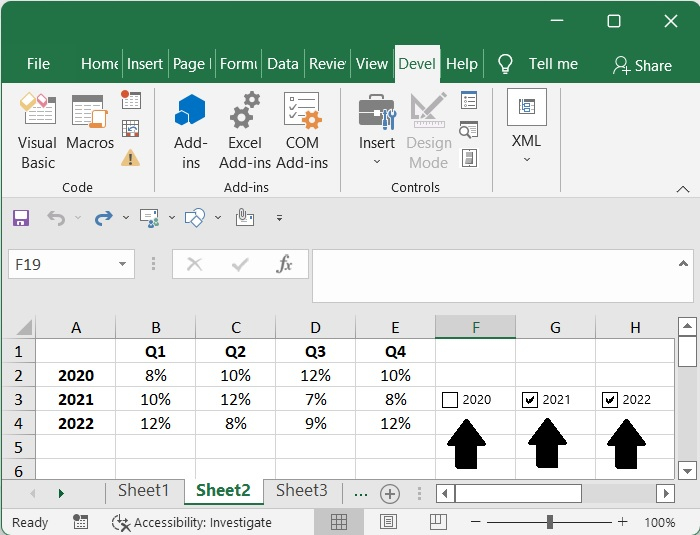

然后,右键单击第一个复选框,选择” 编辑文本 “,然后进行必要的更改(您将在图表中使用的第一个系列名称)以以”2020″开头的名称命名。重复此步骤以更改复选框2或复选框3的标签。

在Excel中创建带有系列选择复选框的交互式图表

第4步

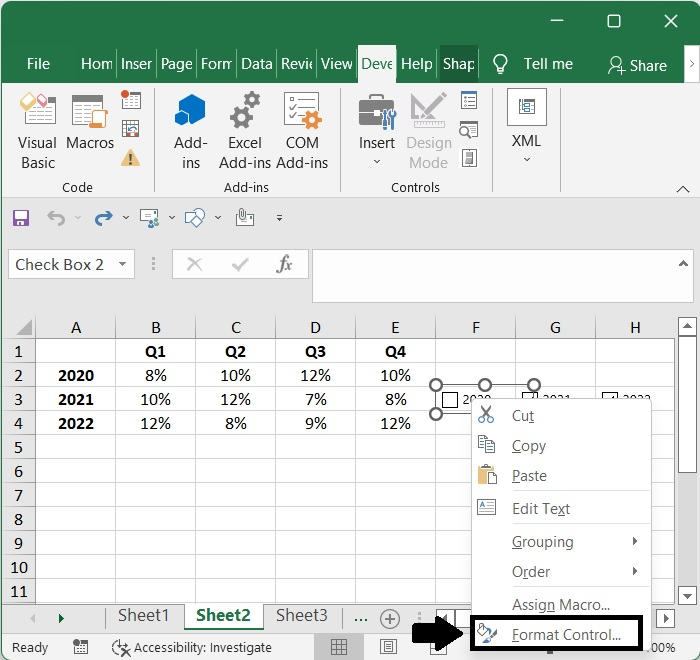

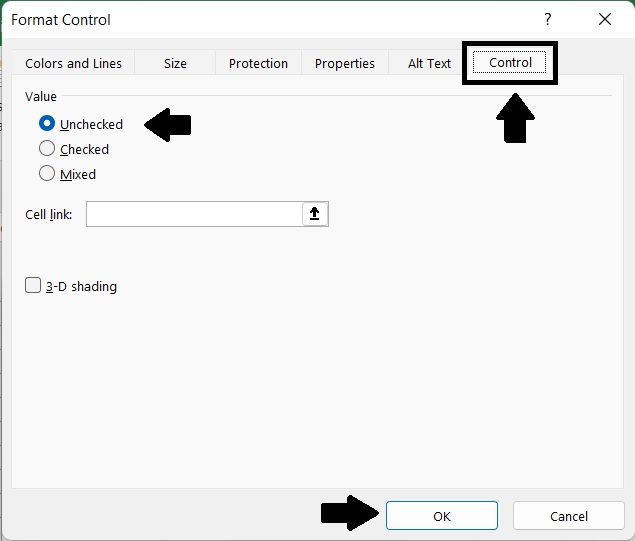

右键单击复选框,选择 格式控制

在Excel中创建带有系列选择复选框的交互式图表

然后在值部分中选择未选中,设置链接到空单元格,然后单击确定按钮。复选框将被格式化。并为其他复选框重复此操作。

在Excel中创建带有系列选择复选框的交互式图表

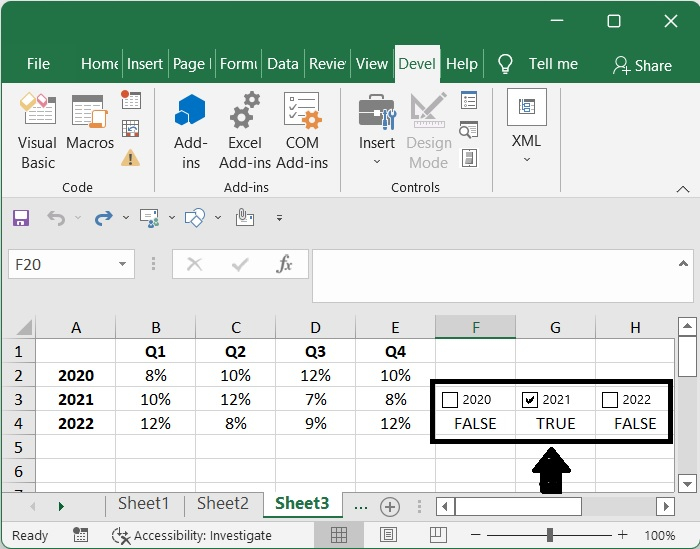

如果选中复选框,则返回值为TRUE。否则,返回值为FALSE。这是必须的,所以请验证它。

在Excel中创建带有系列选择复选框的交互式图表

第5步

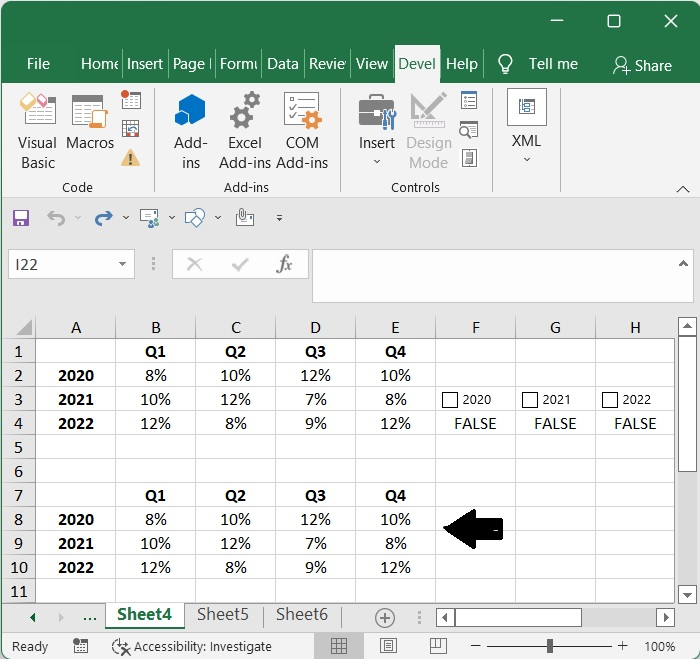

复制图表的原始数据,从A1到E4,并将其粘贴到其他位置。

在Excel中创建带有系列选择复选框的交互式图表

第6步

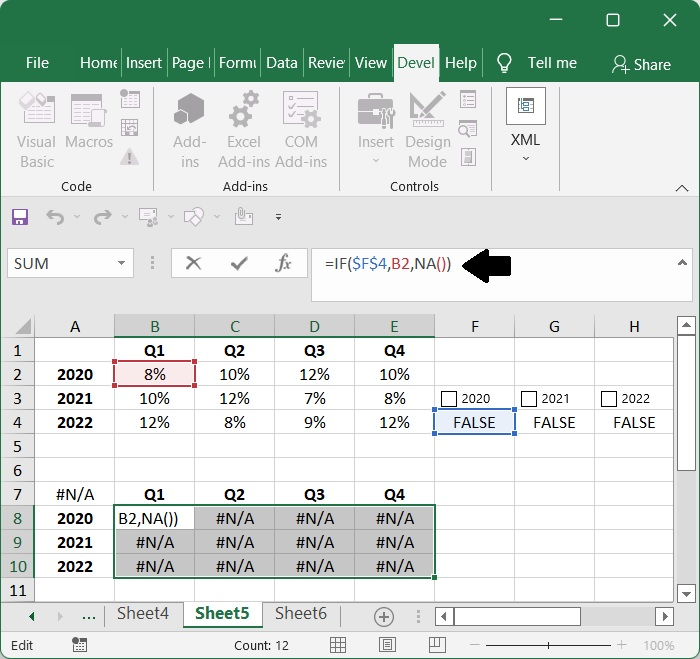

=IF(F4,B2,NA())
Bash

删除所有数据,然后使用下面的公式 −

在这里,

  • **FF 4 ** − 表示复选框的值是TRUE还是FALSE。
  • B2 − 表示实际值。

在Excel中创建带有系列选择复选框的交互式图表

验证如果选择特定的复选框,则将显示今年的数据,如果没有,则显示#N/A。

在Excel中创建带有系列选择复选框的交互式图表

第7步

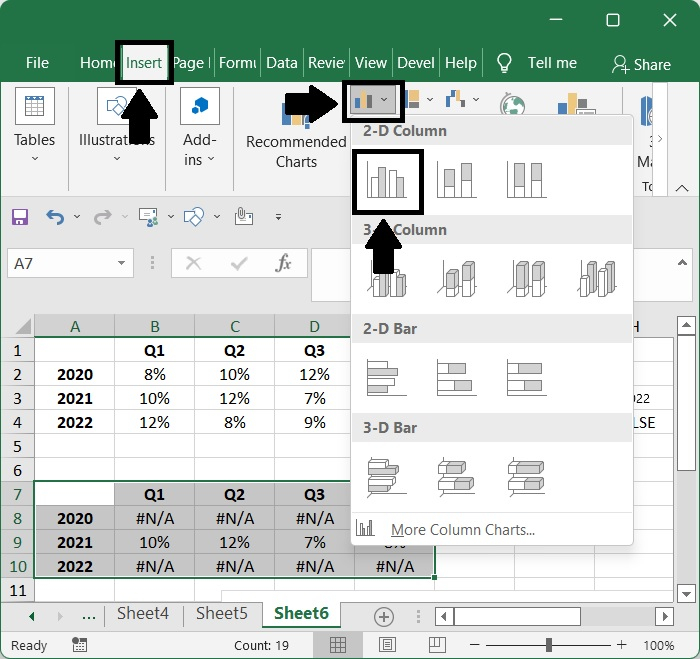

现在选择您粘贴的数据范围,但不包括原始数据。

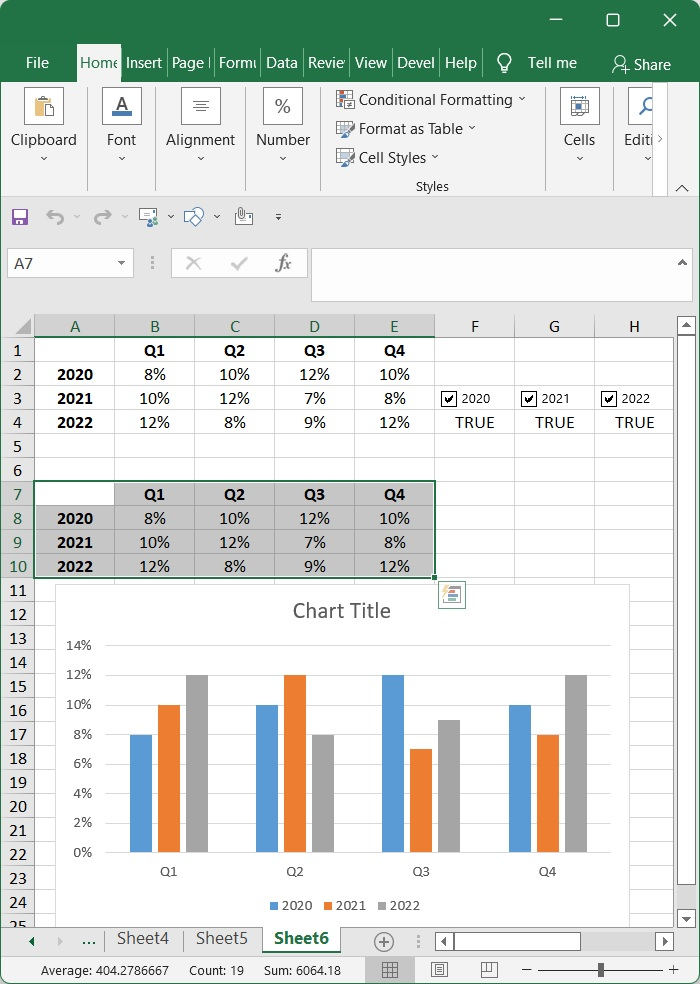

选择所有数据后,转到 插入 菜单,然后选择 图表 ,然后选择列,然后选择 簇列 。这将向文档中放置一个柱形图,每个季度都有三个列柱。

在Excel中创建带有系列选择复选框的交互式图表

第8步

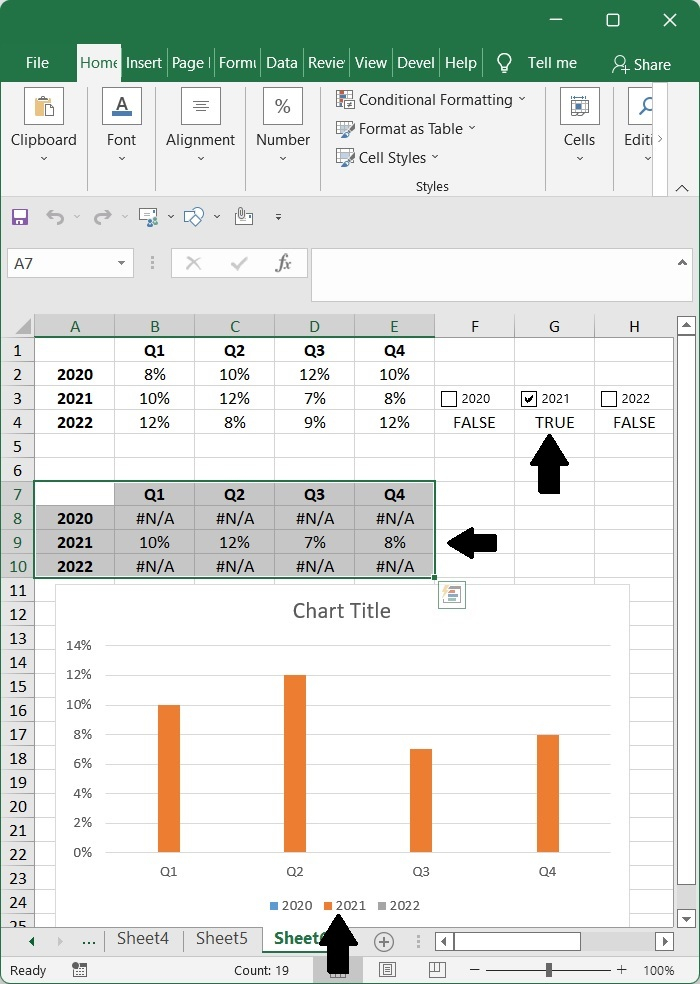

这就是我们讨论的全部内容。您已经准备好了一个动态图表。

在Excel中创建带有系列选择复选框的交互式图表

现在,如果您取消对某一年份的复选框的选择,数据将从图表中删除。但是,如果您再次选择该框,则数据将被重置

在Excel中创建带有系列选择复选框的交互式图表
